Глава 7. Электрический ток. Параграф 51. Электрическая цепь. Задание 46 - номер 1, страница 206.

Условие.

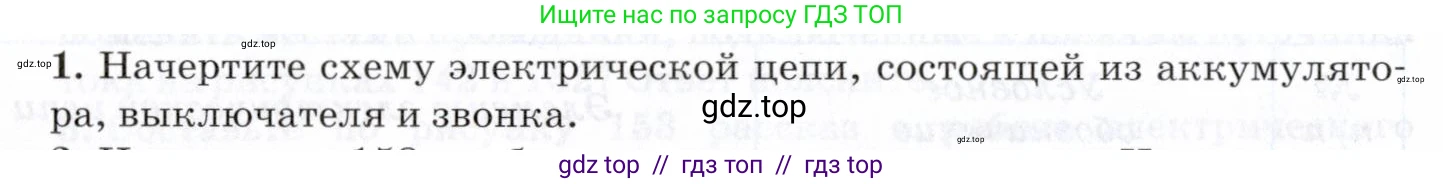

1. Начертите схему электрической цепи, состоящей из аккумулятора, выключателя и звонка.

Решение.

1. Для того чтобы начертить схему электрической цепи, состоящей из аккумулятора, выключателя и звонка, необходимо соединить эти элементы последовательно, то есть один за другим, в один замкнутый контур. Для каждого элемента используется стандартное условное обозначение.

На представленной схеме изображены:
1. Аккумулятор — источник постоянного тока. Обозначается двумя параллельными чертами разной длины. Длинная черта представляет положительный полюс (+), а короткая и жирная — отрицательный (–).
2. Выключатель (ключ) — устройство для замыкания и размыкания цепи. На схеме он показан в разомкнутом (выключенном) положении. Когда контакты выключателя замыкаются, цепь становится замкнутой, и по ней начинает течь ток.
3. Звонок — потребитель электрической энергии, который преобразует ее в звуковую. Обозначается в виде полусферы на основании.
Все элементы соединены линиями, которые изображают провода. При замыкании выключателя ток потечет от положительного полюса аккумулятора через выключатель и звонок к отрицательному полюсу, в результате чего звонок зазвонит.

Ответ: Схема электрической цепи, включающей последовательно соединенные аккумулятор, выключатель и звонок, представлена на рисунке выше.
