Номер 4, страница 206 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 51. Электрическая цепь. Задание 46 - номер 4, страница 206.

Условие.

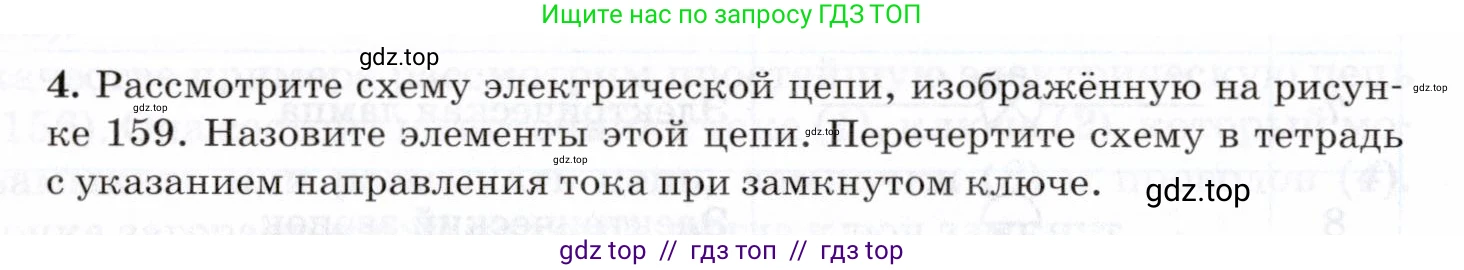

4. Рассмотрите схему электрической цепи, изображённую на рисунке 159. Назовите элементы этой цепи. Перечертите схему в тетрадь с указанием направления тока при замкнутом ключе.

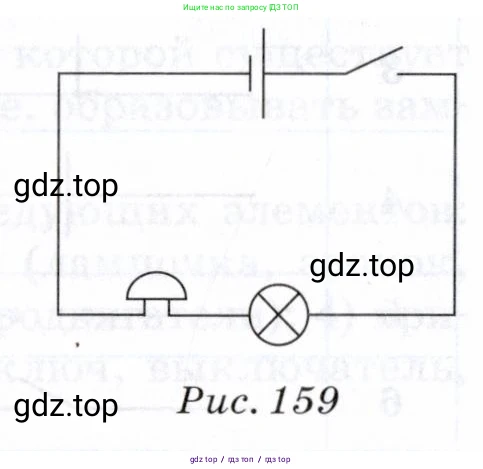

Рис. 159

Решение.

Решение

На представленной схеме электрической цепи (рис. 159) изображены следующие элементы, соединенные последовательно:

1. Источник тока (гальванический элемент). Это устройство, создающее электрический ток в цепи. На схемах его обозначают двумя параллельными линиями разной длины. Длинная линия соответствует положительному полюсу (+), а короткая — отрицательному (–).

2. Ключ (выключатель). Служит для замыкания и размыкания цепи, то есть для включения и выключения потребителей тока. На схеме ключ находится в разомкнутом (выключенном) положении.

3. Электрический звонок. Является потребителем электрической энергии, который преобразует ее в звуковую энергию.

4. Электрическая лампа. Также является потребителем, преобразующим электрическую энергию в световую и тепловую.

5. Соединительные провода. Используются для соединения всех элементов в единую электрическую цепь.

Чтобы в цепи пошел электрический ток, ее необходимо замкнуть. Для этого ключ переводят в замкнутое (включенное) положение. По общепринятому соглашению, за направление электрического тока принимают направление движения положительно заряженных частиц. Во внешней части цепи ток течет от положительного полюса источника к отрицательному. Следовательно, в данной схеме при замкнутом ключе ток будет направлен по часовой стрелке.

Схема цепи с замкнутым ключом и указанием направления тока будет выглядеть следующим образом:

Ответ: Элементы цепи: источник тока, ключ, электрический звонок, электрическая лампа, соединительные провода. При замыкании ключа ток в цепи течет от положительного полюса источника к отрицательному, что на данной схеме соответствует направлению по часовой стрелке.
