Глава 7. Электрический ток. Параграф 51. Электрическая цепь. Задание 46 - номер 2, страница 206.

Условие.

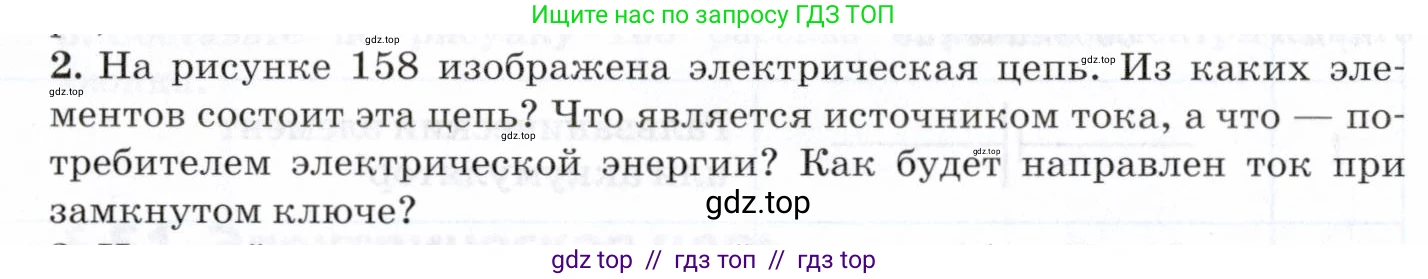

2. На рисунке 158 изображена электрическая цепь. Из каких элементов состоит эта цепь? Что является источником тока, а что — потребителем электрической энергии? Как будет направлен ток при замкнутом ключе?

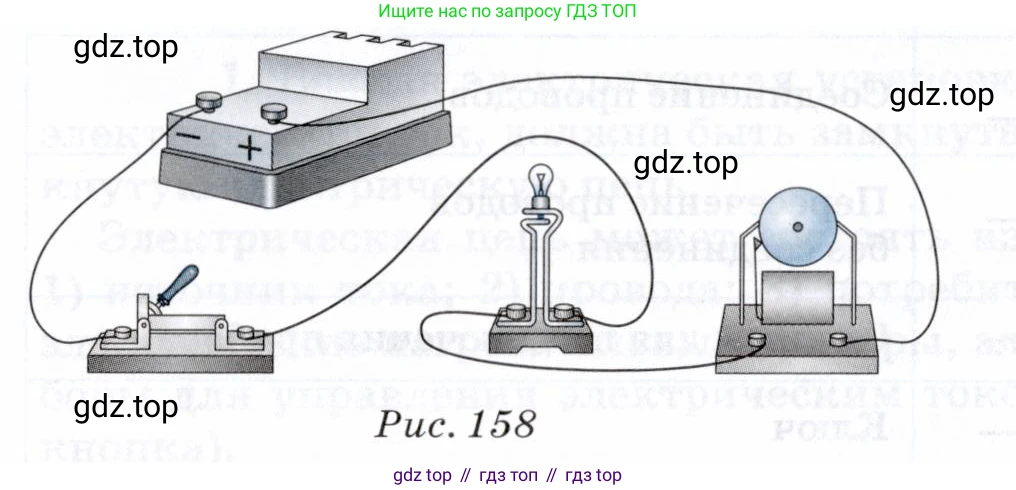

Рис. 158

Решение.

Из каких элементов состоит эта цепь?

Представленная на рисунке 158 электрическая цепь является последовательной и состоит из источника тока (гальванического элемента или батареи), потребителей электрической энергии (электрической лампочки и электрического звонка), замыкающего/размыкающего устройства (ключа) и соединительных проводов, которые связывают все элементы в единую цепь.

Ответ: Цепь состоит из источника тока, ключа, электрической лампочки, электрического звонка и соединительных проводов.

Что является источником тока, а что — потребителем электрической энергии?

Источником тока в данной цепи является гальванический элемент (батарея), который преобразует химическую энергию в электрическую, создавая электрическое поле в цепи. Потребителями электрической энергии являются устройства, преобразующие электрическую энергию в другие виды энергии. В этой цепи потребителями являются электрическая лампочка (преобразует электрическую энергию в световую и тепловую) и электрический звонок (преобразует электрическую энергию в звуковую и механическую).

Ответ: Источником тока является батарея, а потребителями электрической энергии — лампочка и звонок.

Как будет направлен ток при замкнутом ключе?

При замыкании ключа в цепи потечет электрический ток. По общепринятому соглашению, за направление электрического тока принимают направление движения положительно заряженных частиц. Во внешней цепи это означает, что ток течет от положительного полюса (+) источника тока к его отрицательному полюсу (−). Таким образом, ток будет направлен от «плюса» батареи через ключ, последовательно через лампочку и звонок, и вернется к «минусу» батареи.

Ответ: При замкнутом ключе ток будет направлен от положительного полюса (+) источника тока к отрицательному (−) по внешней цепи.
