Номер 3, страница 206 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 51. Электрическая цепь. Задание 46 - номер 3, страница 206.

Условие.

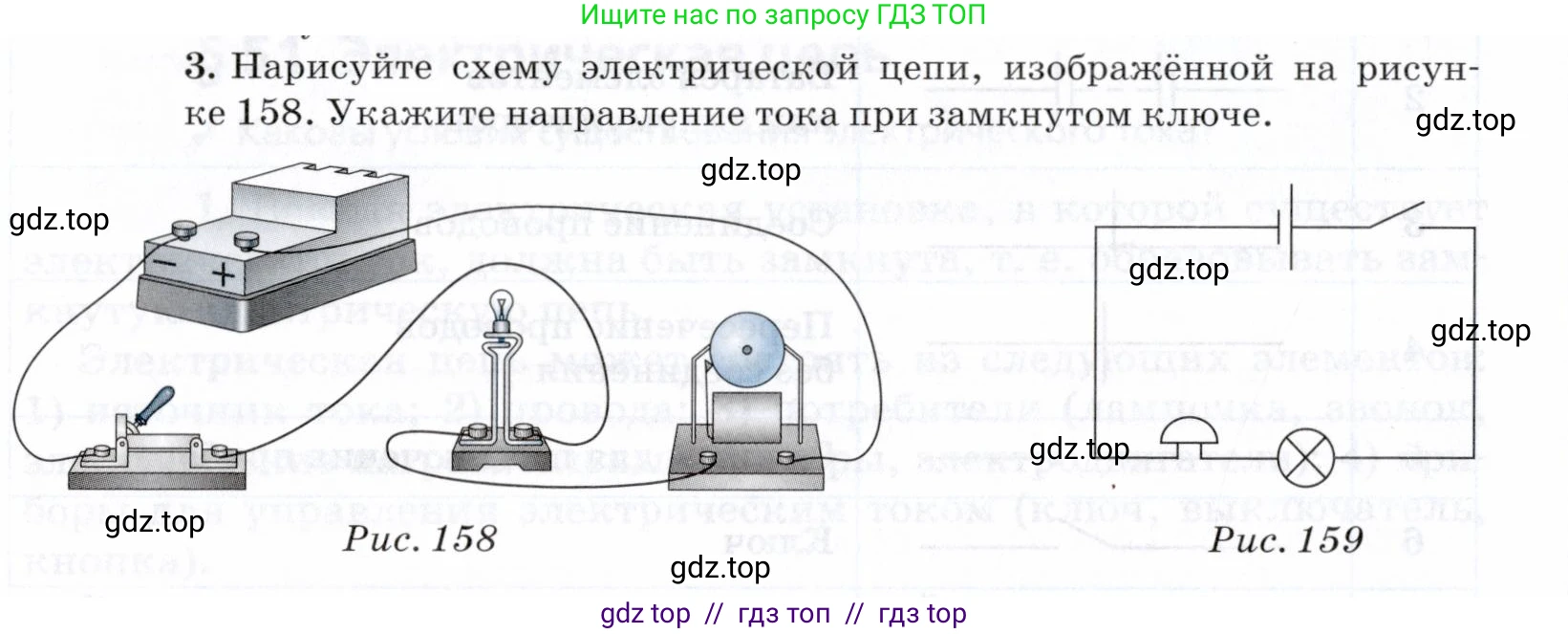

3. Нарисуйте схему электрической цепи, изображённой на рисунке 158. Укажите направление тока при замкнутом ключе.

Рис. 158

Решение.

Решение

На рисунке 158 изображена электрическая цепь, состоящая из последовательно соединенных источника тока (батареи), ключа, лампы накаливания и электрического звонка.

Для построения схемы электрической цепи необходимо каждый ее элемент заменить соответствующим условным обозначением и соединить их так же, как в исходной цепи. Условные обозначения для данных элементов уже предложены на рисунке 159.

По условию, ключ должен быть замкнут, чтобы в цепи мог протекать электрический ток. По общепринятому соглашению, направление тока в цепи указывается от положительного полюса (+) источника к отрицательному (–). На схемах положительный полюс источника обозначается длинной чертой, а отрицательный – короткой.

Следовательно, на итоговой схеме необходимо замкнуть ключ и нанести стрелки, показывающие направление тока от «плюса» к «минусу» по всему контуру цепи. В предложенной компоновке элементов ток будет течь по часовой стрелке.

Ниже представлена получившаяся схема:

Ответ:

Ниже представлена схема электрической цепи, соответствующая рисунку 158. Ключ в цепи замкнут, а стрелками указано направление электрического тока (от положительного полюса источника к отрицательному).
