2. Постройте карту ветров для вашего населенного пункта (см. рис.). Инструкцию по построению карты ветров найдите в Интернете.

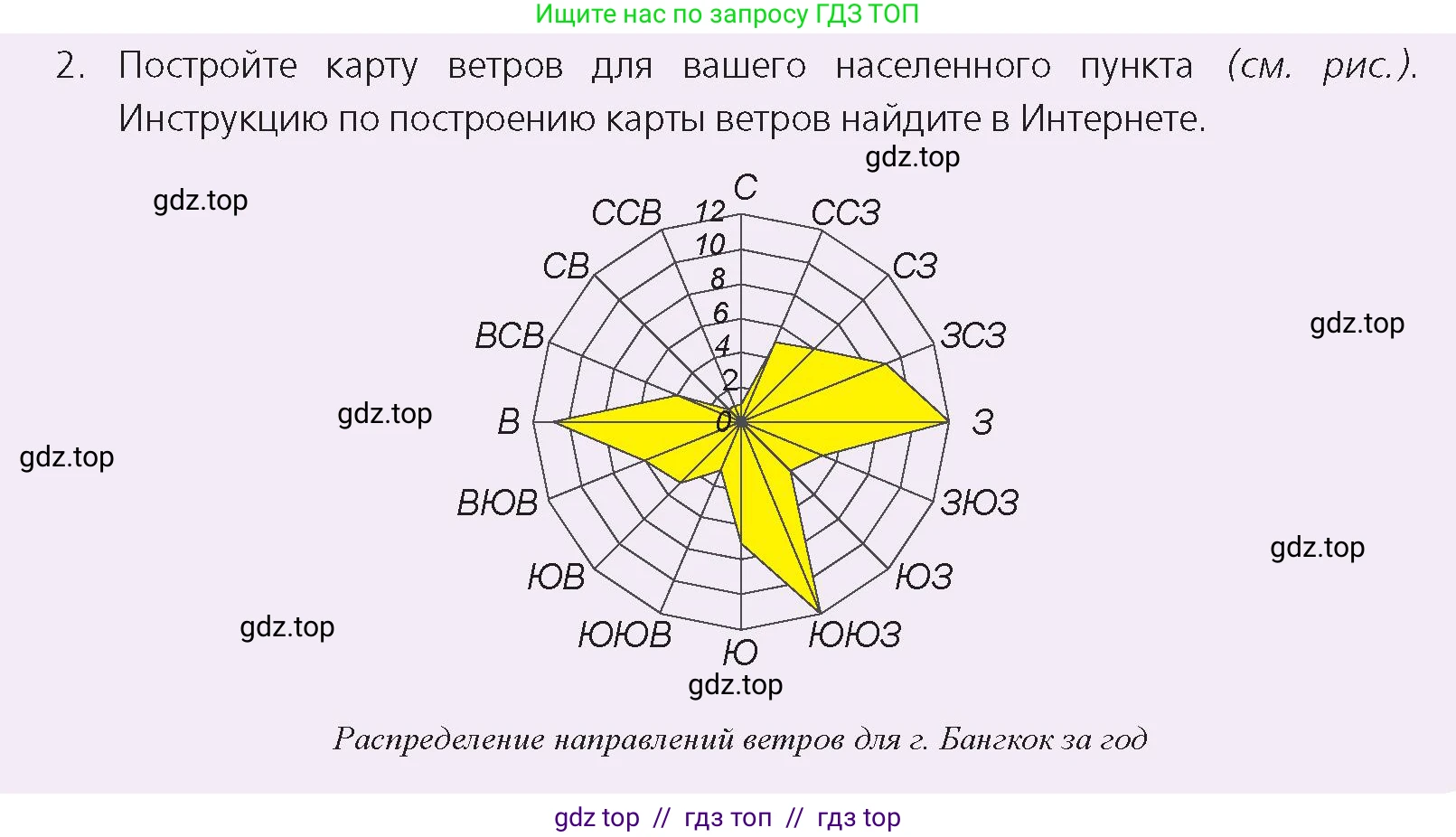

Распределение направлений ветров для г. Бангкок за год

Задача состоит в построении «карты ветров», также известной как «роза ветров», для конкретного населенного пункта. Роза ветров — это диаграмма, которая наглядно показывает режим ветра в данном месте за определенный промежуток времени (месяц, год). Она представляет собой многоугольник, у которого длины лучей, расходящихся от центра в разных направлениях, пропорциональны повторяемости ветров этих направлений.

Поскольку у меня нет «своего населенного пункта» и доступа к вашим локальным данным, я предоставлю подробную пошаговую инструкцию и пример, как это сделать самостоятельно.

Инструкция по построению карты (розы) ветров

Шаг 1: Сбор данных.

Вам необходимы данные о направлении ветра за каждый день выбранного периода (например, за последний месяц). Эти данные можно найти:

• В личном «дневнике погоды», если вы его вели.
• На сайтах с архивами погоды (например, Gismeteo, Weather Underground, Rp5 и др.). Вам нужно будет найти архив погоды для вашего города за интересующий месяц и выписать направление ветра за каждый день.

Направления ветра обычно указываются по сторонам света: С (север), Ю (юг), З (запад), В (восток), а также промежуточные: СВ (северо-восток), СЗ (северо-запад), ЮВ (юго-восток), ЮЗ (юго-запад). Дни без ветра отмечаются как «штиль».

Шаг 2: Создание шаблона.

На листе бумаги (лучше в клетку) начертите систему координат. Она состоит из линий, обозначающих основные и промежуточные стороны света, пересекающиеся в одной точке (центре). Всего будет 8 направлений. Подпишите их. Из центра проведите несколько концентрических окружностей. Каждая окружность будет соответствовать определенному количеству дней (например, 1 окружность = 1 день, или 1 окружность = 2 дня, в зависимости от масштаба).

Шаг 3: Подсчет и отметка данных.

Возьмите собранные вами данные и подсчитайте, сколько дней в месяце ветер дул в каждом из 8 направлений. Также посчитайте количество безветренных дней (штиль).

На каждой линии (луче) вашей координатной системы отложите от центра количество дней с ветром соответствующего направления. Например, если северный ветер дул 5 дней, а масштаб 1 клетка = 1 день, то на луче «С» от центра нужно отмерить 5 клеток и поставить точку.

Шаг 4: Построение графика.

Последовательно соедините все поставленные на лучах точки прямыми линиями. У вас получится замкнутая фигура — это и есть роза ветров.

Шаг 5: Учет безветренных дней.

В центральном круге напишите число, соответствующее количеству дней со штилем.

Ответ: Для построения розы ветров необходимо собрать данные о направлении ветра за период, начертить шаблон с осями направлений и шкалой повторяемости, отметить на осях количество дней с соответствующим ветром, соединить точки и указать в центре количество безветренных дней.

Пример построения розы ветров для г. Москва (гипотетические данные за ноябрь - 30 дней)

Дано:

Предположим, мы собрали данные о ветре за 30 дней ноября и получили следующие результаты:

• Северный (С): 3 дня
• Северо-восточный (СВ): 2 дня
• Восточный (В): 4 дня
• Юго-восточный (ЮВ): 5 дней
• Южный (Ю): 6 дней
• Юго-западный (ЮЗ): 7 дней
• Западный (З): 1 день
• Северо-западный (СЗ): 0 дней
• Штиль: 2 дня

(Проверка: 3+2+4+5+6+7+1+0+2 = 30 дней)

Найти:

Построить розу ветров для указанного периода.

Решение:

1. Чертим 8 лучей, соответствующих направлениям С, СВ, В, ЮВ, Ю, ЮЗ, З, СЗ.

2. Выбираем масштаб. Максимальное число дней — 7, поэтому нам будет достаточно 7 концентрических окружностей, где 1 окружность = 1 день.

3. Откладываем точки на лучах:

• На луче «С» откладываем 3 единицы (дня).
• На луче «СВ» — 2 единицы.
• На луче «В» — 4 единицы.
• На луче «ЮВ» — 5 единиц.
• На луче «Ю» — 6 единиц.
• На луче «ЮЗ» — 7 единиц.
• На луче «З» — 1 единицу.
• На луче «СЗ» точка остается в центре (0 дней).

4. Последовательно соединяем полученные точки: точку на луче «С» с точкой на «СВ», затем «СВ» с «В», «В» с «ЮВ», и так далее, пока не замкнем фигуру, соединив точку на «З» с точкой на «СЗ» (в центре) и точку на «СЗ» с точкой на «С».

5. В центральном круге пишем цифру «2» (количество дней со штилем).

Полученный график покажет, что в данном месяце преобладали ветры юго-западного и южного направлений. Самым редким был западный ветер, а северо-западного не было совсем.

Ответ: Построенная по данным шагам диаграмма и является розой ветров. Она наглядно показывает, что в рассматриваемый гипотетический месяц преобладали ветры юго-западного (7 дней) и южного (6 дней) направлений.
