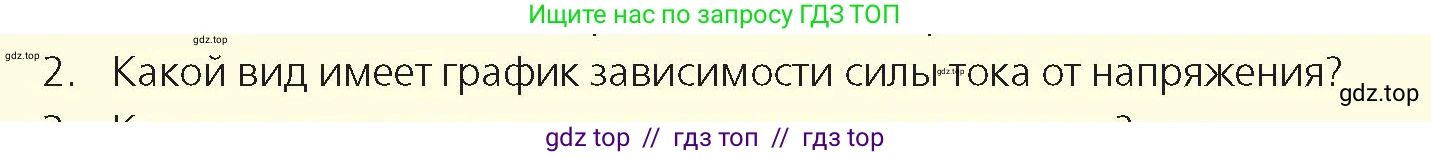

2. Какой вид имеет график зависимости силы тока от напряжения?

2. Зависимость силы тока $I$ от напряжения $U$ для металлического проводника (при его постоянной температуре) описывается законом Ома для участка цепи:

$I = \frac{U}{R}$

где $R$ — сопротивление проводника, которое в данном случае является постоянной величиной (константой).

Данное уравнение является уравнением прямой пропорциональности. Математически это функция вида $y = kx$, где в качестве зависимой переменной $y$ выступает сила тока $I$, в качестве независимой переменной $x$ — напряжение $U$, а коэффициентом пропорциональности является величина $k = \frac{1}{R}$.

Графиком линейной функции $y = kx$ является прямая линия, проходящая через начало координат. Угол наклона этой прямой к оси напряжения (оси абсцисс) зависит от сопротивления $R$: чем больше сопротивление, тем меньше будет угол наклона прямой к оси $U$, и наоборот.

Такой график называется вольт-амперной характеристикой (ВАХ) проводника.

Ответ: График зависимости силы тока от напряжения для омического сопротивления представляет собой прямую линию, проходящую через начало координат.
