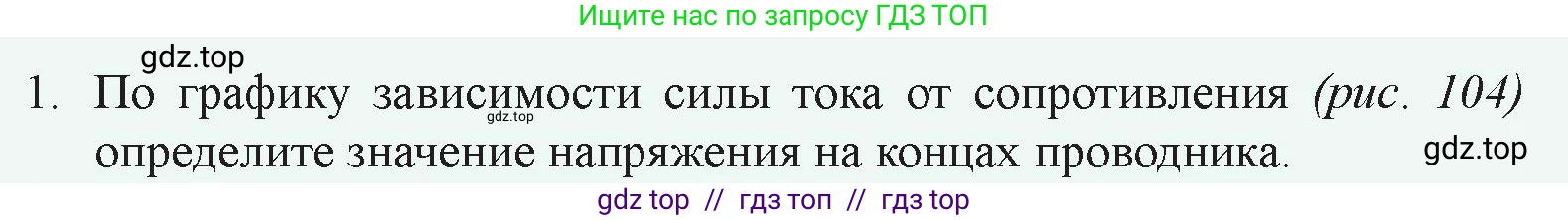

1. По графику зависимости силы тока от сопротивления (рис. 104) определите значение напряжения на концах проводника.

1. Для того чтобы определить значение напряжения на концах проводника, необходимо использовать данные из графика зависимости силы тока ($I$) от сопротивления ($R$) и применить закон Ома для участка цепи. Закон Ома устанавливает связь между напряжением ($U$), силой тока ($I$) и сопротивлением ($R$):

$U = I \cdot R$

На графике (рис. 104), который не приложен к вопросу, должна быть изображена кривая (гипербола), каждая точка которой соответствует определенной паре значений силы тока и сопротивления. Поскольку напряжение на концах проводника постоянно, произведение $I \cdot R$ для любой точки на этом графике будет одним и тем же числом, равным искомому напряжению.

Алгоритм решения задачи следующий:

1. Выбрать на графике любую точку, для которой можно наиболее точно определить координаты.

2. По вертикальной оси определить значение силы тока $I$, соответствующее этой точке.

3. По горизонтальной оси определить значение сопротивления $R$ для той же точки.

4. Рассчитать напряжение, умножив силу тока на сопротивление.

Так как график отсутствует, приведем решение с использованием гипотетических данных, которые могли бы быть на подобном графике.

Дано:

Предположим, мы выбрали на графике точку, соответствующую следующим значениям (данные уже в системе СИ):

Сила тока $I = 2$ А

Сопротивление $R = 6$ Ом

Найти:

Напряжение $U$

Решение:

Согласно закону Ома для участка цепи, напряжение на концах проводника вычисляется как произведение силы тока на сопротивление.

$U = I \cdot R$

Подставим в формулу числовые значения, взятые из нашего предположения:

$U = 2 \text{ А} \cdot 6 \text{ Ом} = 12 \text{ В}$

Чтобы убедиться в правильности, можно было бы взять другую точку с того же гипотетического графика. Например, при сопротивлении $R_2 = 4$ Ом сила тока, согласно зависимости $I = U/R$, была бы $I_2 = 12 \text{ В} / 4 \text{ Ом} = 3$ А. Произведение $I_2 \cdot R_2$ также даст $3 \text{ А} \cdot 4 \text{ Ом} = 12 \text{ В}$. Это подтверждает, что напряжение постоянно для всех точек графика.

Ответ: так как реальный график не был предоставлен, точный численный ответ дать невозможно. Напряжение на концах проводника определяется путем умножения значения силы тока на соответствующее значение сопротивления для любой точки, взятой с графика. В нашем примере напряжение составило 12 В.
