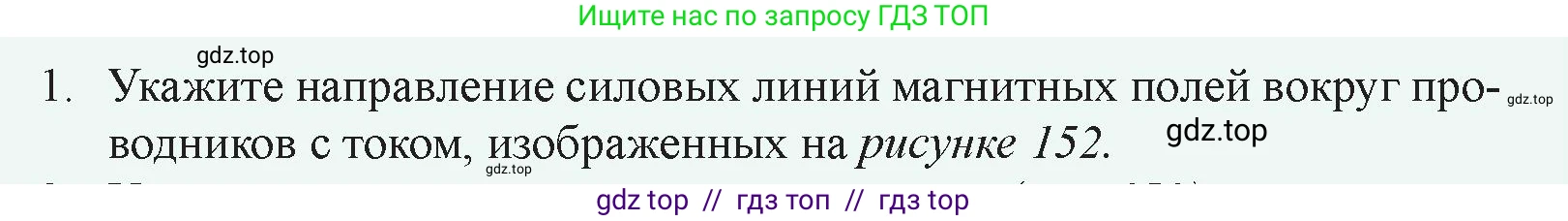

1. Укажите направление силовых линий магнитных полей вокруг проводников с током, изображенных на рисунке 152.

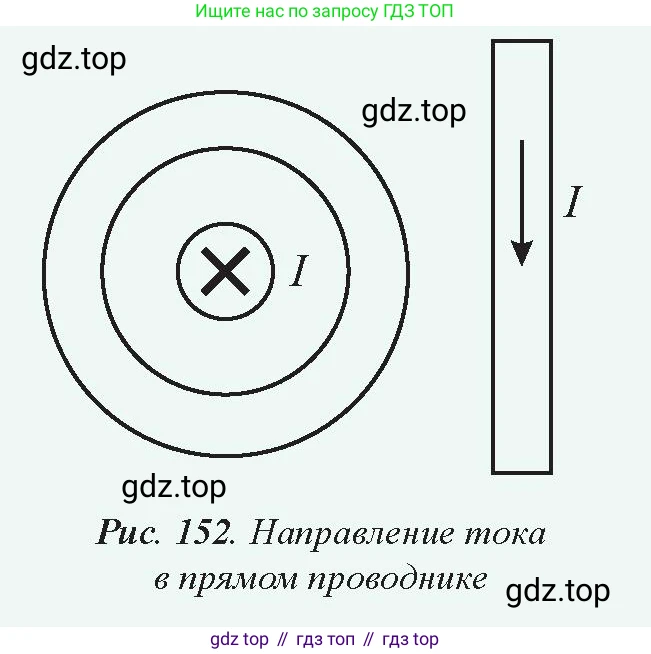

Рис. 152. Направление тока в прямом проводнике

Решение

Для определения направления силовых линий магнитного поля, создаваемого прямолинейным проводником с током, используется правило правой руки (также известное как правило буравчика).

Для проводника, изображенного слева:

На рисунке показан вид на проводник с торца. Обозначение ⨂ (крест в круге) указывает на то, что электрический ток $I$ направлен от наблюдателя, вглубь плоскости рисунка. Применим правило правой руки: если расположить большой палец правой руки по направлению тока (от нас), то четыре согнутых пальца, охватывающие проводник, укажут направление силовых линий магнитного поля. В этом случае пальцы будут направлены по часовой стрелке.

Ответ: Силовые линии магнитного поля представляют собой концентрические окружности и направлены по часовой стрелке.

Для проводника, изображенного справа:

На рисунке показан вид на проводник сбоку. Стрелка указывает, что ток $I$ течет по проводнику сверху вниз. Применим правило правой руки: если обхватить проводник правой рукой так, чтобы большой палец был направлен по току (вниз), то направление, в котором согнутся остальные пальцы, покажет направление силовых линий магнитного поля. Линии будут образовывать окружности вокруг проводника в плоскости, перпендикулярной ему. Если смотреть на проводник сверху, то направление тока будет от наблюдателя (как в первом случае), и, соответственно, силовые линии будут направлены по часовой стрелке.

Ответ: Силовые линии магнитного поля представляют собой концентрические окружности, лежащие в плоскостях, перпендикулярных проводнику. При взгляде сверху (со стороны, откуда входит ток) их направление будет по часовой стрелке.
