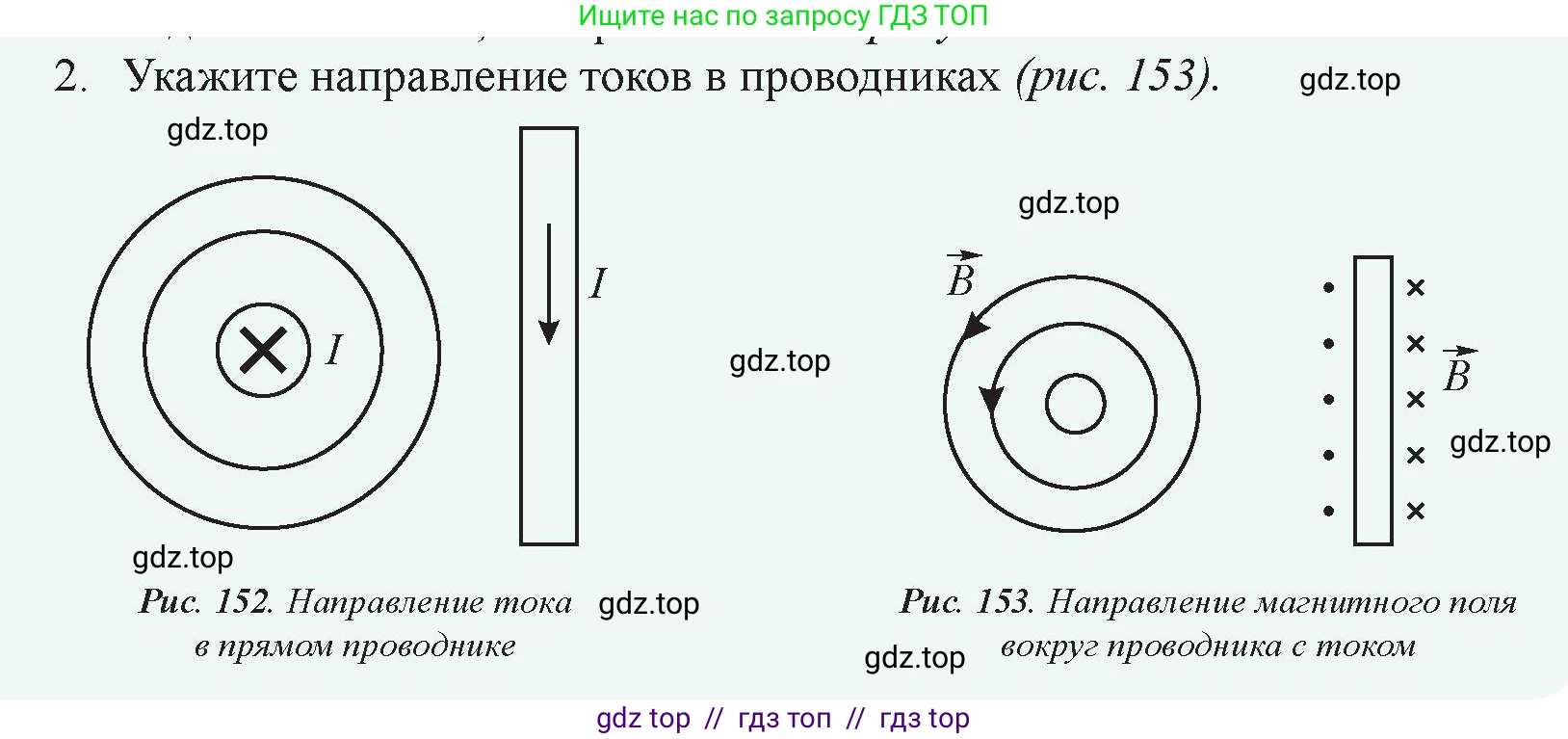

2. Укажите направление токов в проводниках (рис. 153).

Рис. 152. Направление тока в прямом проводнике

Рис. 153. Направление магнитного поля вокруг проводника с током

Для определения направления тока по известному направлению магнитного поля, создаваемого этим током, используется правило правой руки (или правило буравчика).

Решение:

На левом рисунке изображен проводник в поперечном сечении. Вокруг него показаны линии магнитной индукции $\vec{B}$ в виде концентрических окружностей. Стрелки на этих линиях указывают, что магнитное поле направлено против часовой стрелки.

Применим правило правой руки: если обхватить проводник правой рукой так, чтобы четыре согнутых пальца указывали направление линий магнитного поля (против часовой стрелки), то отставленный большой палец покажет направление тока $I$.

В данном случае большой палец будет направлен перпендикулярно плоскости рисунка, на наблюдателя. Такое направление условно обозначается точкой в круге (•), символизирующей острие стрелы, летящей на нас.

Ответ: Ток в проводнике направлен из плоскости рисунка, на наблюдателя.

Решение:

На правом рисунке показан прямой вертикальный проводник. Слева от него магнитное поле направлено из плоскости рисунка (обозначено точками •), а справа — в плоскость рисунка (обозначено крестиками ×). Вектор $\vec{B}$ указывает общее направление поля.

Снова воспользуемся правилом правой руки: расположим правую руку так, чтобы большой палец был направлен вдоль предполагаемого направления тока, а остальные пальцы обхватывали проводник. Направление согнутых пальцев должно совпасть с направлением линий магнитного поля.

Если направить большой палец вверх вдоль проводника, то согнутые пальцы слева от проводника будут указывать из плоскости рисунка (на нас), а справа — в плоскость рисунка (от нас). Это в точности соответствует изображению на рисунке.

Если предположить, что ток течет вниз, то по правилу правой руки поле слева было бы направлено в плоскость рисунка, а справа — из нее, что противоречит условию.

Ответ: Ток в проводнике направлен вверх.
