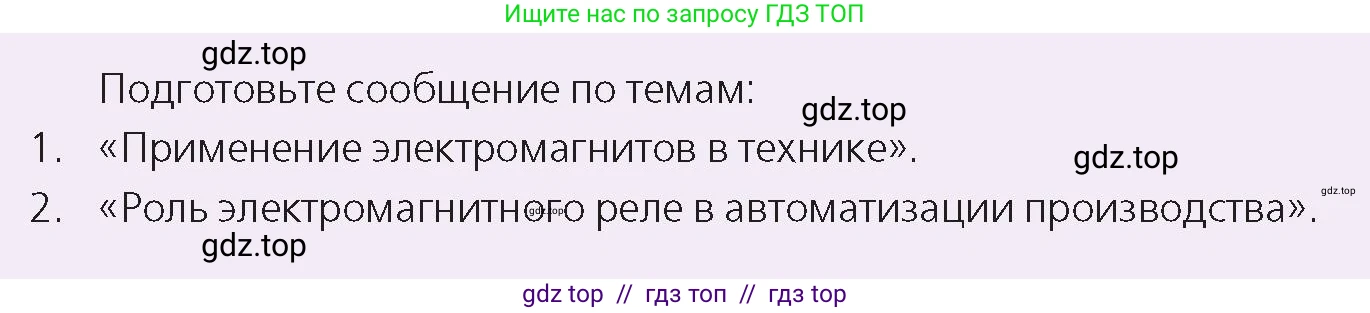

Подготовьте сообщение по темам:

1. «Применение электромагнитов в технике».

2. «Роль электромагнитного реле в автоматизации производства».

1. «Применение электромагнитов в технике»

Электромагнит — это устройство, создающее магнитное поле при прохождении через него электрического тока. Как правило, он состоит из обмотки (катушки с проводом) и ферромагнитного сердечника, который усиливает магнитное поле. Главное преимущество электромагнита перед постоянным магнитом заключается в том, что его магнитное поле можно легко включать, выключать и регулировать, изменяя силу тока в обмотке. Сила магнитного поля ($B$) в соленоиде зависит от силы тока ($I$), количества витков ($N$) и свойств сердечника, что можно описать упрощенной зависимостью: $B \sim NI$. Это свойство управляемости делает электромагниты незаменимыми во многих областях техники.

Основные сферы применения электромагнитов:

Грузоподъемные электромагниты: Мощные электромагниты используются на металлургических заводах и площадках для переработки металлолома для подъема и перемещения тяжелых грузов из черных металлов (железо, сталь, чугун). При подаче тока магнит притягивает груз, а при отключении — отпускает.

Электродвигатели и генераторы: В большинстве электродвигателей и генераторов используются электромагниты. Взаимодействие магнитных полей статора (неподвижной части) и ротора (вращающейся части), которые являются электромагнитами, создает вращающий момент, приводящий механизм в движение, или, наоборот, преобразует механическую энергию в электрическую.

Электромагнитные реле: Это электромеханические переключатели, где слабый ток в катушке электромагнита управляет замыканием или размыканием контактов в мощной электрической цепи. Подробнее их роль рассмотрена во втором вопросе.

Звуковоспроизводящие устройства: В динамиках и наушниках переменный электрический ток (аудиосигнал) проходит через катушку, связанную с диффузором. Катушка, являясь электромагнитом, взаимодействует с полем постоянного магнита, что заставляет ее колебаться и создавать звуковые волны.

Запоминающие устройства: В жестких дисках (HDD) миниатюрные электромагнитные головки используются для намагничивания и считывания миллиардов микроскопических участков на поверхности магнитного диска, кодируя таким образом информацию.

Медицина: Самое известное применение — магнитно-резонансная томография (МРТ). В аппаратах МРТ используются сверхпроводящие электромагниты для создания очень сильного и однородного магнитного поля, необходимого для получения изображений внутренних органов человека.

Научные исследования: В ускорителях заряженных частиц, таких как Большой адронный коллайдер, мощнейшие электромагниты используются для управления траекторией пучков частиц, их фокусировки и удержания на кольцевой орбите.

Транспорт: Технология поездов на магнитной левитации (Маглев) использует мощные электромагниты как для отрыва поезда от рельсов (левитации) за счет сил отталкивания, так и для его движения вдоль пути.

Ответ: Электромагниты применяются в технике чрезвычайно широко — от бытовых приборов, таких как динамики и электрические звонки, до сложнейших промышленных и научных установок, включая грузоподъемные краны, электродвигатели, МРТ-сканеры и ускорители частиц, благодаря их способности создавать управляемое магнитное поле.

2. «Роль электромагнитного реле в автоматизации производства»

Электромагнитное реле — это электромеханическое коммутационное устройство, предназначенное для замыкания и размыкания электрических цепей по команде от внешнего электрического сигнала. Его основная функция в автоматизации — служить посредником между низковольтными управляющими цепями (например, от контроллеров или датчиков) и высоковольтными силовыми цепями, которые питают исполнительные механизмы (двигатели, нагреватели и т.д.).

Принцип действия реле прост: при подаче напряжения на управляющую катушку (электромагнит) возникающее магнитное поле притягивает подвижный якорь. Якорь, в свою очередь, механически связан с группой контактов, которые замыкаются или размыкаются, коммутируя таким образом другую, независимую электрическую цепь.

Ключевые роли электромагнитного реле в автоматизации производства:

Гальваническая развязка: Это важнейшая функция реле. Управляющая цепь (катушка) и управляемая цепь (контакты) не имеют между собой электрического контакта. Это позволяет защитить чувствительную и дорогостоящую управляющую электронику (например, программируемые логические контроллеры — ПЛК) от высоких напряжений, скачков тока и электромагнитных помех, присутствующих в силовых цепях. Это обеспечивает безопасность персонала и надежность системы управления.

Усиление сигнала (коммутация больших нагрузок): Выходной сигнал ПЛК или датчика обычно является низковольтным и маломощным (например, 24 В, 20 мА). Такого сигнала недостаточно для прямого включения, например, мощного электродвигателя, работающего от сети 380 В. Реле выступает в роли усилителя: маломощный сигнал подается на его катушку, а контакты реле уже способны коммутировать цепь с высоким напряжением и током.

Реализация логических схем: До широкого распространения ПЛК сложные алгоритмы управления технологическими процессами реализовывались с помощью так называемой «релейной логики». Соединяя реле определенным образом, можно было выполнять базовые логические операции (И, ИЛИ, НЕ) и строить на их основе системы управления последовательностью операций на производственной линии.

Коммутация нескольких цепей одновременно: Одно реле может иметь несколько групп контактов (как замыкающих, так и размыкающих). Это позволяет одним управляющим сигналом одновременно выполнять несколько действий. Например, при запуске конвейера можно одновременно включить двигатель, зажечь сигнальную лампу и отправить сигнал о начале работы в систему верхнего уровня.

Сопряжение цепей с разными типами и уровнями напряжения: Реле легко позволяют управлять цепью переменного тока (AC) с помощью сигнала постоянного тока (DC) и наоборот, а также согласовывать цепи с абсолютно разными уровнями напряжения (например, управляющий сигнал 5 В DC включает нагрузку 220 В AC).

Примером может служить автоматическая линия розлива: датчик уровня жидкости подает сигнал на ПЛК, ПЛК активирует реле, контакты реле замыкают цепь питания электромагнитного клапана, который перекрывает подачу жидкости. Таким образом, слаботочная система управления надежно и безопасно управляет силовым исполнительным устройством.

Ответ: Роль электромагнитного реле в автоматизации производства заключается в обеспечении гальванической развязки между управляющими и силовыми цепями, усилении управляющих сигналов для коммутации мощных нагрузок, а также в реализации логических функций и одновременном управлении несколькими цепями, что делает его незаменимым компонентом для построения надежных и безопасных систем управления.
