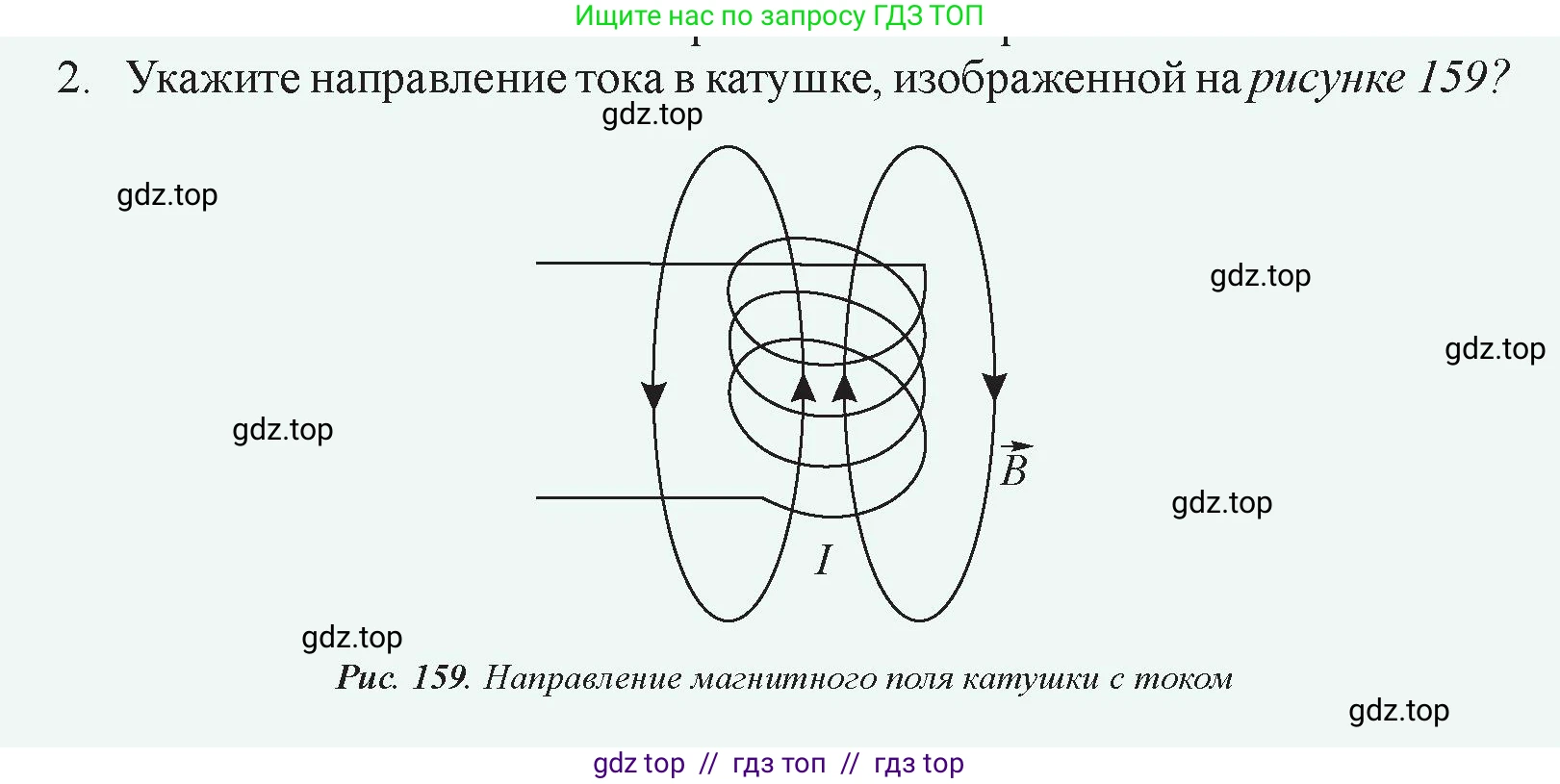

2. Укажите направление тока в катушке, изображенной на рисунке 159?

Рис. 159. Направление магнитного поля катушки с током

Решение:

Чтобы определить направление тока I в катушке по известному направлению линий магнитного поля $ \vec{B} $, которое он создает, необходимо применить правило правой руки (или правило буравчика) для соленоида.

На рисунке 159 изображены силовые линии магнитного поля катушки. Внутри катушки вектор магнитной индукции $ \vec{B} $ направлен влево, на что указывают стрелки на центральных линиях.

Правило правой руки для соленоида формулируется следующим образом: если обхватить катушку ладонью правой руки так, чтобы большой палец был направлен вдоль линий магнитного поля внутри катушки (в данном случае — влево), то направление, в котором согнуты остальные четыре пальца, укажет направление тока в витках катушки.

Применяя это правило к рисунку, мы мысленно обхватываем катушку правой рукой и направляем большой палец влево. Согнутые четыре пальца покажут, что в витках на передней, видимой нам стороне катушки, ток течет в направлении сверху вниз. Следовательно, ток поступает в катушку по верхнему проводу и выходит из нее по нижнему.

Ответ: В витках на передней (видимой) стороне катушки ток направлен сверху вниз.
