2. Укажите на рисунке 166 направление силовых линий $\vec{B}$ магнитного поля.

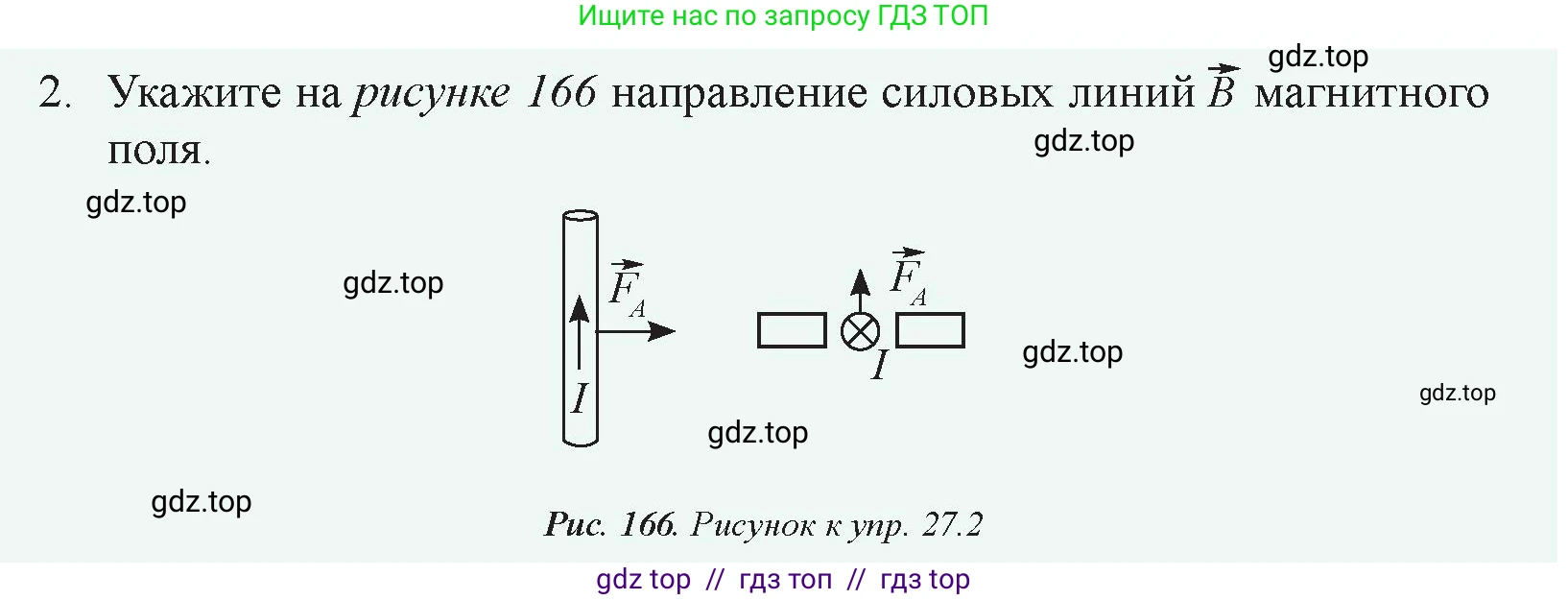

Рис. 166. Рисунок к упр. 27.2

Решение:

Для определения направления силовых линий магнитного поля (вектора магнитной индукции $\vec{B}$) используется правило левой руки. Оно гласит: если левую руку расположить так, чтобы четыре вытянутых пальца указывали направление тока ($I$) в проводнике, а линии магнитной индукции ($\vec{B}$) входили в ладонь, то отогнутый на 90° большой палец укажет направление действующей на проводник силы Ампера ($\vec{F_A}$).

Рассмотрим случай, изображенный на левом рисунке.

Ток $I$ в проводнике направлен вверх. Сила Ампера $\vec{F_A}$ направлена вправо. Применим правило левой руки: расположим четыре пальца левой руки по направлению тока, то есть вверх. Большой палец должен указывать направление силы, то есть вправо. Для этого ладонь должна быть обращена к наблюдателю, и вектор магнитной индукции $\vec{B}$ должен входить в нее. Следовательно, вектор $\vec{B}$ направлен от наблюдателя в плоскость рисунка.

Ответ: на левом рисунке силовые линии магнитного поля $\vec{B}$ направлены перпендикулярно плоскости рисунка от наблюдателя.

Рассмотрим случай, изображенный на правом рисунке.

Ток $I$ в проводнике направлен от наблюдателя (обозначено знаком ⊗). Сила Ампера $\vec{F_A}$ направлена вверх. Применим правило левой руки: расположим четыре пальца левой руки по направлению тока, то есть от себя в плоскость рисунка. Большой палец должен указывать направление силы, то есть вверх. Для этого ладонь должна быть обращена вправо, и вектор магнитной индукции $\vec{B}$ должен входить в нее. Следовательно, вектор $\vec{B}$ направлен в плоскости рисунка слева направо.

Ответ: на правом рисунке силовые линии магнитного поля $\vec{B}$ направлены горизонтально вправо.
