3. Укажите на рисунке 167 направление тока в проводнике.

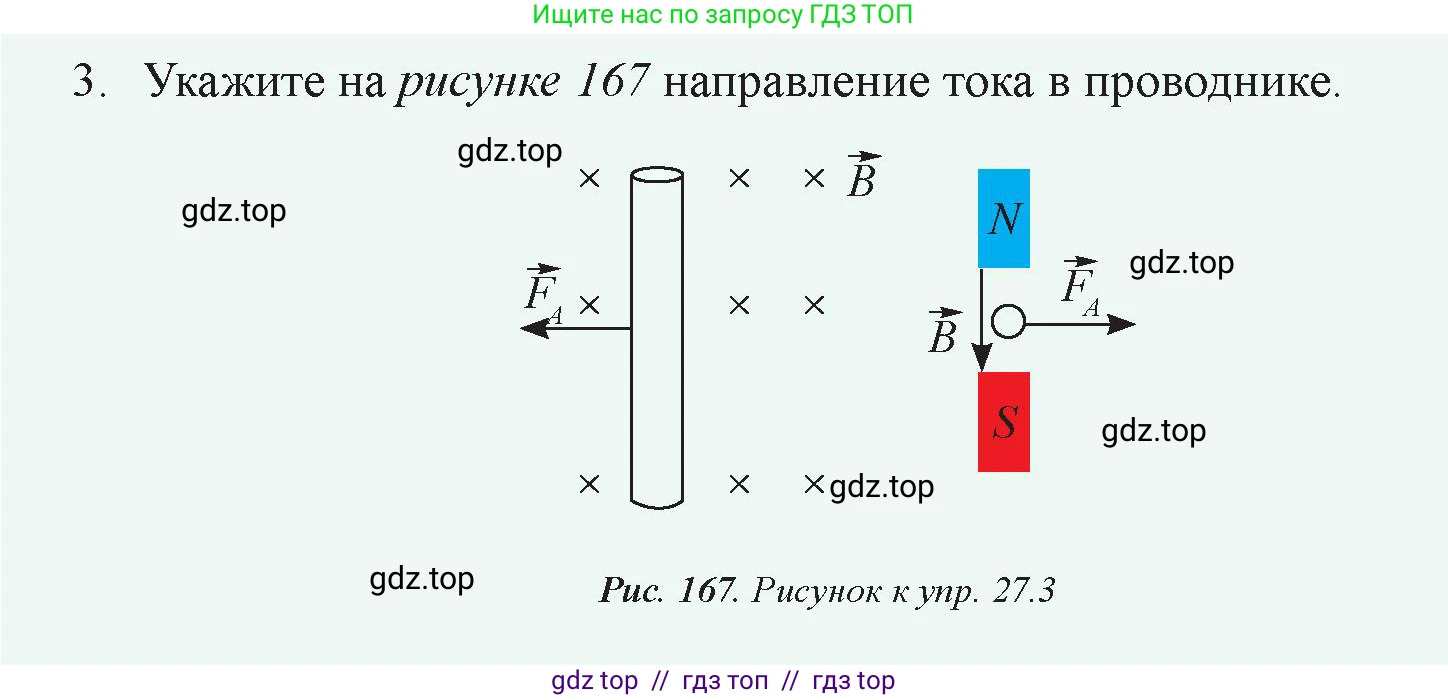

Рис. 167. Рисунок к упр. 27.3

Задача состоит из двух частей, представленных на левом и правом рисунках. Решим их поочередно.

Левый рисунок

Дано:

Направление вектора магнитной индукции $ \vec{B} $ — перпендикулярно плоскости рисунка, от наблюдателя (обозначено символом $ \otimes $).

Направление силы Ампера $ \vec{F}_A $ — влево.

Найти:

Направление тока $ I $ в проводнике.

Решение:

Для определения направления тока в проводнике, помещенном в магнитное поле, воспользуемся правилом левой руки. Правило гласит: если левую руку расположить так, чтобы линии магнитной индукции ($ \vec{B} $) входили в ладонь, а четыре вытянутых пальца указывали направление тока ($ I $), то отогнутый на 90 градусов большой палец покажет направление действующей на проводник силы Ампера ($ \vec{F}_A $).

Применим это правило к нашей задаче. Расположим левую руку так, чтобы удовлетворить известным условиям:

1. Вектор магнитной индукции $ \vec{B} $ направлен "от нас". Значит, линии индукции должны входить в ладонь. Для этого ладонь левой руки должна быть обращена к нам (к наблюдателю).

2. Сила Ампера $ \vec{F}_A $ направлена влево. Значит, отогнутый большой палец левой руки должен указывать влево.

Если выполнить эти два условия, то четыре вытянутых пальца, указывающие направление тока, будут направлены вертикально вниз.

Ответ: ток в проводнике на левом рисунке направлен вниз.

Правый рисунок

Дано:

Направление вектора магнитной индукции $ \vec{B} $ — от северного полюса (N) к южному (S), то есть вертикально вниз.

Направление силы Ампера $ \vec{F}_A $ — вправо.

Найти:

Направление тока $ I $ в проводнике.

Решение:

Аналогично первой части задачи, воспользуемся правилом левой руки.

Применим правило к условиям на правом рисунке:

1. Вектор магнитной индукции $ \vec{B} $ направлен вниз. Значит, линии индукции должны входить в ладонь. Для этого ладонь левой руки должна быть обращена вверх.

2. Сила Ампера $ \vec{F}_A $ направлена вправо. Значит, отогнутый большой палец левой руки должен указывать вправо.

При таком расположении руки четыре вытянутых пальца будут направлены "на нас", то есть перпендикулярно плоскости рисунка из-за него. Такое направление принято обозначать символом $ \odot $ (точка в круге), который символизирует острие стрелы, летящей на наблюдателя.

Ответ: ток в проводнике на правом рисунке направлен на наблюдателя, перпендикулярно плоскости рисунка.
