Задание. Постройте профиль рельефа местности по линии А—Б (рис. 34), используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. На профиле отметьте реку и родник.

Вам понадобится:

1) лист бумаги в клетку (или миллиметровой);2) линейка;3) карандаш (ручка, фломастер).

1-й шаг. Внимательно рассмотрите фрагмент топографической карты.

• Вспомните, что означают имеющиеся на карте условные знаки.
• Обратите внимание на отметки высот, обозначение и расположение горизонталей (чем ближе друг к другу горизонтали, тем склон круче).
• Подумайте, в каком направлении рельеф будет понижаться (помните, что от уровня реки высоты всегда начинают увеличиваться).

Рисунок 34. Фрагмент топографической карты.

Данный параграф предназначен для самостоятельного изучения.

При изучении данного материала вы научитесь строить профиль определенной территории. При выполнении всех описанных шагов у вас должен получиться вот такой профиль местности.

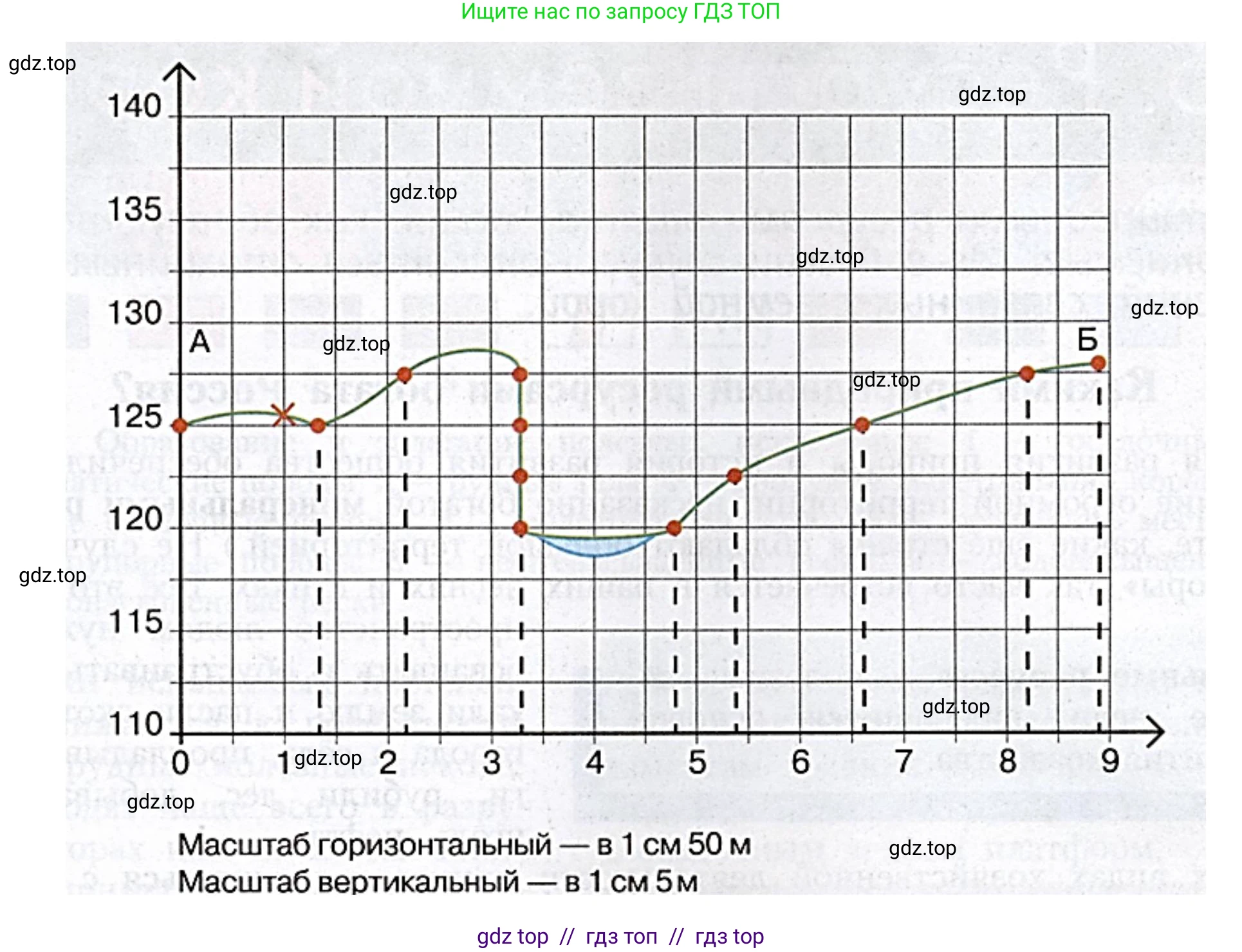

Рисунок. Профиль местности.

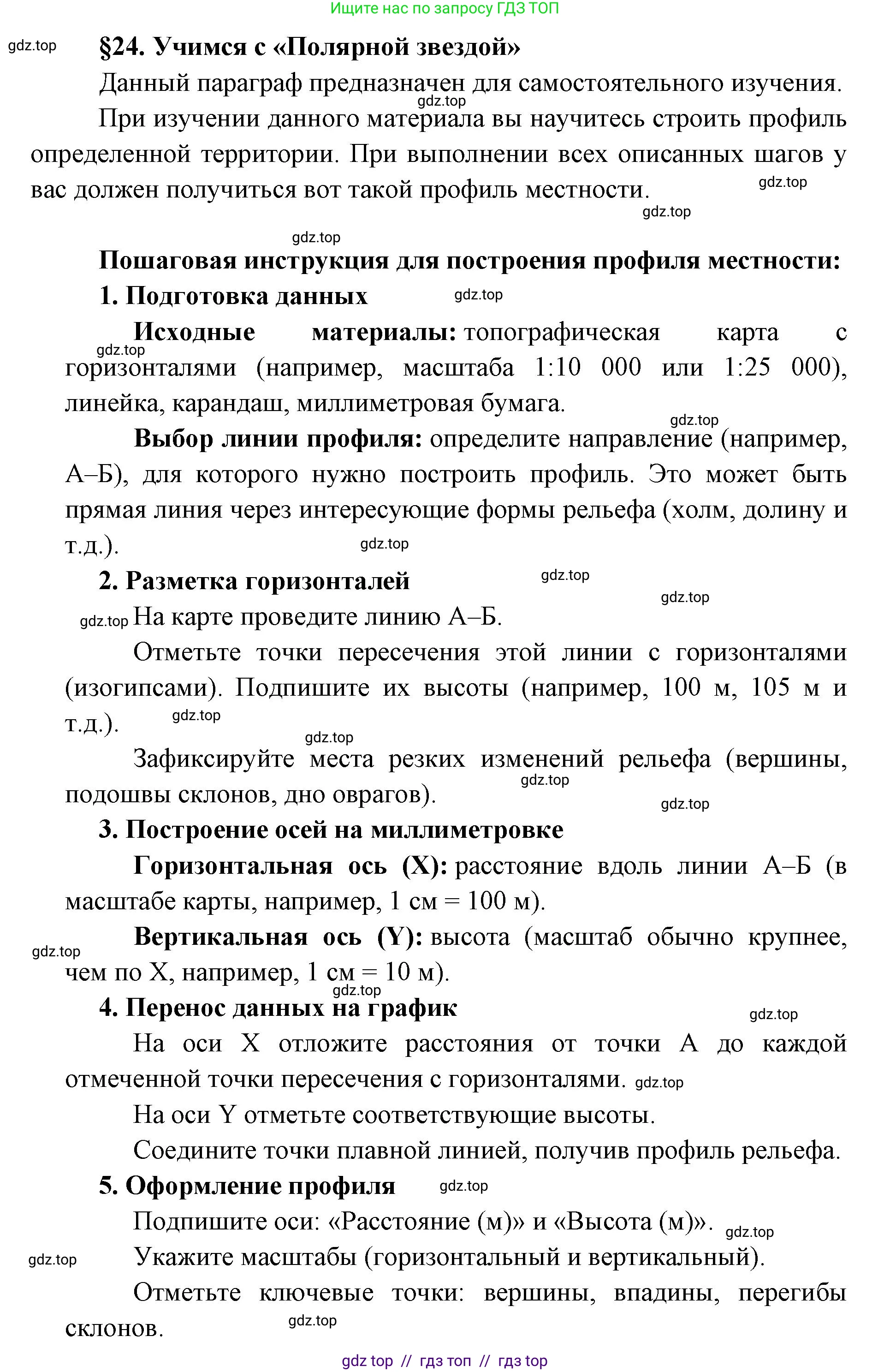

§24. Учимся с «Полярной звездой»

Данный параграф предназначен для самостоятельного изучения. При изучении данного материала вы научитесь строить профиль определенной территории. При выполнении всех описанных шагов у вас должен получиться вот такой профиль местности.

Пошаговая инструкция для построения профиля местности:

1. Подготовка данных

Исходные материалы: топографическая карта с горизонталями (например, масштаба $1:10\,000$ или $1:25\,000$), линейка, карандаш, миллиметровая бумага.

Выбор линии профиля: определите направление (например, А–Б), для которого нужно построить профиль. Это может быть прямая линия через интересующие формы рельефа (холм, долину и т.д.).

2. Разметка горизонталей

На карте проведите линию А–Б.

Отметьте точки пересечения этой линии с горизонталями ($\text{изогипсами}$). Подпишите их высоты (например, $100 \text{ м}, 105 \text{ м}$ и т.д.).

Зафиксируйте места резких изменений рельефа (вершины, подошвы склонов, дно оврагов).

3. Построение осей на миллиметровке

Горизонтальная ось (X): расстояние вдоль линии А–Б (в масштабе карты, например, $1 \text{ см} = 100 \text{ м}$).

Вертикальная ось (Y): высота (масштаб обычно крупнее, чем по X, например, $1 \text{ см} = 10 \text{ м}$).

4. Перенос данных на график

На оси Х отложите расстояния от точки А до каждой отмеченной точки пересечения с горизонталями.

На оси Y отметьте соответствующие высоты.

Соедините точки плавной линией, получив профиль рельефа.

5. Оформление профиля

Подпишите оси: «Расстояние (м)» и «Высота (м)».

Укажите масштабы (горизонтальный и вертикальный).

Отметьте ключевые точки: вершины, впадины, перегибы склонов.

Масштаб горизонтальный — в $1 \text{ см} \ 50 \text{ м}$

Масштаб вертикальный — в $1 \text{ см} \ 5 \text{ м}$
