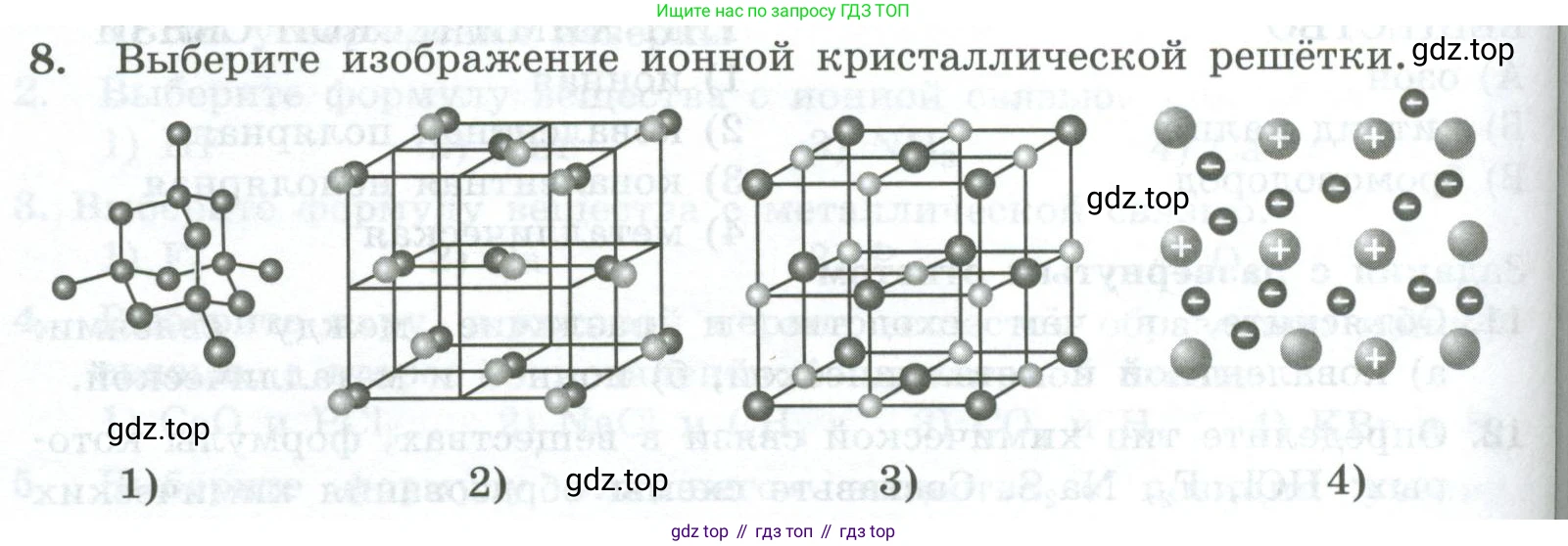

8. Выберите изображение ионной кристаллической решётки.

1)

2)

3)

4)

Решение

Для определения типа кристаллической решётки необходимо рассмотреть, какие частицы находятся в узлах решётки и как они связаны между собой. Проанализируем каждое изображение:

1) На данном изображении показана структура, в узлах которой находятся одинаковые атомы, соединенные прочными ковалентными связями. Каждый атом связан с несколькими соседними. Это характерно для атомной кристаллической решётки. Классическим примером является структура алмаза.

2) Здесь в узлах кристаллической решётки расположены молекулы (в данном случае, состоящие из двух атомов). Силы, удерживающие молекулы в решётке, — это слабые межмолекулярные взаимодействия. Такая структура называется молекулярной кристаллической решёткой. Примером вещества с такой решёткой является твёрдый йод ($I_2$).

3) На этом изображении в узлах решётки находятся частицы двух разных типов (обозначены шариками разного размера/цвета), которые строго чередуются. Такая структура характерна для соединений, состоящих из положительно заряженных ионов (катионов) и отрицательно заряженных ионов (анионов), удерживаемых вместе за счёт электростатического притяжения. Это и есть ионная кристаллическая решётка. Пример — хлорид натрия ($NaCl$).

4) Это изображение схематически представляет собой совокупность положительно заряженных ионов (катионов), погруженных в "море" свободно перемещающихся электронов (обозначены маленькими кружками со знаком "минус"). Такая структура называется металлической кристаллической решёткой и характерна для металлов.

Исходя из анализа, изображение ионной кристаллической решётки представлено под номером 3.

Ответ: 3
