Условие.

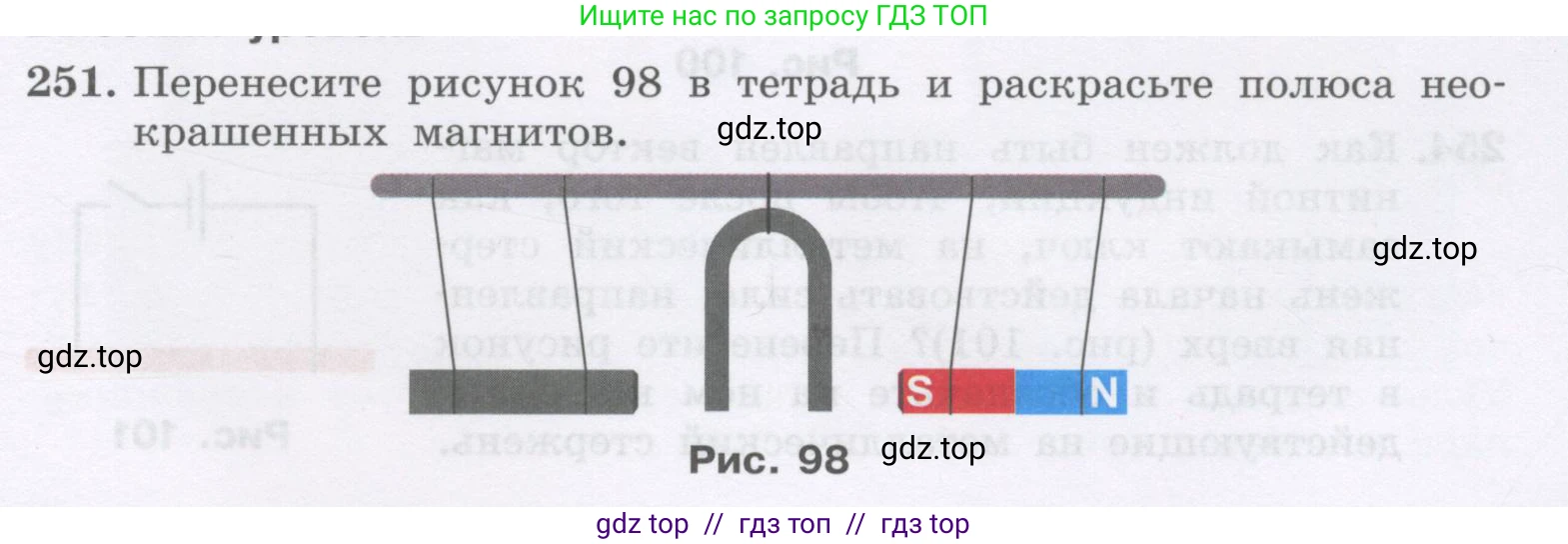

251. Перенесите рисунок 98 в тетрадь и раскрасьте полюса неокрашенных магнитов.

Рис. 98

Решение.

Решение

Для определения полюсов неокрашенных магнитов воспользуемся основным правилом взаимодействия магнитов: одноименные полюса отталкиваются, а разноименные — притягиваются. На рисунке правый магнит уже раскрашен и имеет обозначения полюсов: S — южный (красный цвет), N — северный (синий цвет). Будем использовать эту цветовую схему.

1. Рассмотрим взаимодействие правого (полосового) и центрального (подковообразного) магнитов. Южный полюс (S) правого магнита обращен к правому рогу подковообразного магнита. Мы видим, что эти магниты отталкиваются, так как они отклонились друг от друга. Отталкивание происходит между одноименными полюсами. Следовательно, правый рог подковообразного магнита также является южным полюсом (S). Соответственно, его левый рог будет северным полюсом (N).

2. Теперь рассмотрим взаимодействие центрального (подковообразного) и левого (полосового) магнитов. Мы определили, что левый рог центрального магнита является северным полюсом (N). Этот полюс обращен к правому концу левого магнита. Из рисунка видно, что эти магниты также отталкиваются. Значит, правый конец левого магнита тоже является северным полюсом (N). Следовательно, левый конец этого магнита будет южным полюсом (S).

Итак, мы определили полюса неокрашенных магнитов:

• Левый полосовой магнит: левый конец – южный полюс (S), правый конец – северный полюс (N).

• Центральный подковообразный магнит: правый рог – южный полюс (S), левый рог – северный полюс (N).

Раскрашиваем их в соответствии с принятым соглашением: южный полюс (S) – красный, северный (N) – синий.

Ответ: У левого полосового магнита левая половина является южным полюсом (S), ее следует раскрасить в красный цвет, а правая половина — северным полюсом (N), ее следует раскрасить в синий цвет. У центрального подковообразного магнита правый рог является южным полюсом (S), его следует раскрасить в красный цвет, а левый рог — северным полюсом (N), его следует раскрасить в синий цвет.
