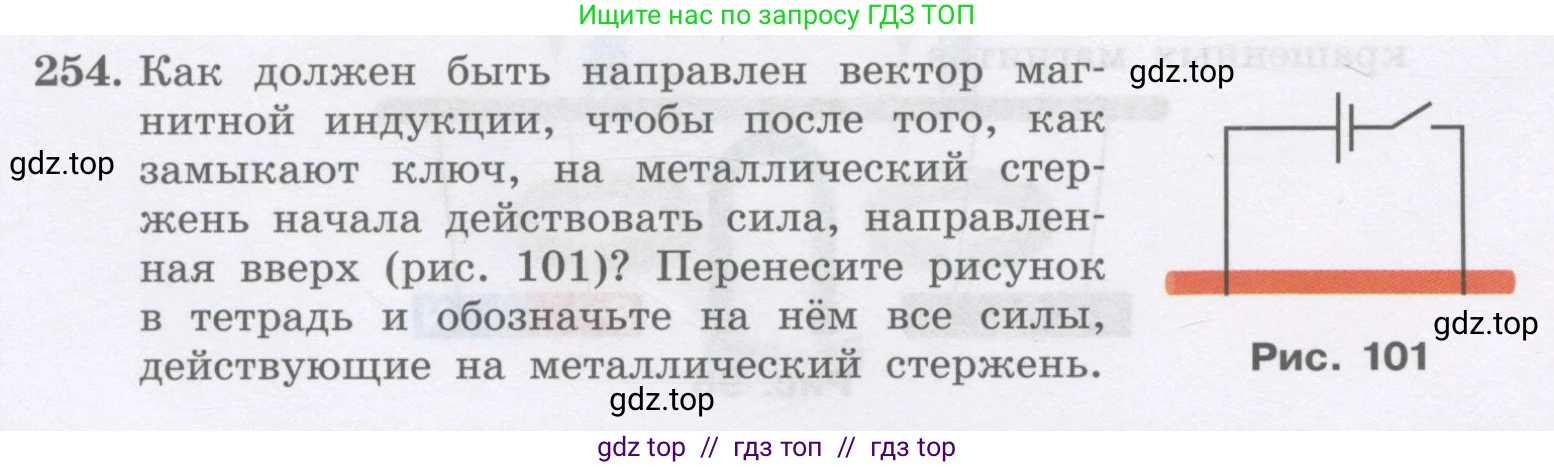

254. Как должен быть направлен вектор магнитной индукции, чтобы после того, как замыкают ключ, на металлический стержень начала действовать сила, направленная вверх (рис. 101)? Перенесите рисунок в тетрадь и обозначьте на нём все силы, действующие на металлический стержень.

Рис. 101

Решение.

Решение

1. Как должен быть направлен вектор магнитной индукции?

Для определения направления вектора магнитной индукции $\vec{B}$ воспользуемся правилом левой руки. После замыкания ключа в электрической цепи потечет ток. Согласно условному обозначению источника тока, его положительный полюс обозначен длинной чертой, а отрицательный — короткой. Ток в цепи направлен от «+» к «–». Следовательно, в горизонтальном металлическом стержне ток $\text{I}$ будет направлен справа налево.

По условию задачи, на стержень со стороны магнитного поля действует сила Ампера $\vec{F}_A$, направленная вверх.

Применим правило левой руки. Расположим левую руку таким образом, чтобы четыре вытянутых пальца были направлены по направлению тока в стержне (то есть влево), а отогнутый на 90° большой палец указывал направление силы Ампера (то есть вверх). В таком положении ладонь будет обращена к наблюдателю. Поскольку линии вектора магнитной индукции $\vec{B}$ должны входить в ладонь, они должны быть направлены перпендикулярно плоскости рисунка на нас (от наблюдателя).

Ответ: Вектор магнитной индукции $\vec{B}$ должен быть направлен перпендикулярно плоскости рисунка на наблюдателя.

2. Какие силы действуют на металлический стержень?

На металлический стержень, по которому протекает ток в магнитном поле, действуют три силы:

1. Сила Ампера ($\vec{F}_A$) — сила, действующая со стороны магнитного поля на проводник с током. По условию, она направлена вертикально вверх.

2. Сила тяжести ($m\vec{g}$) — сила притяжения стержня к Земле. Она всегда направлена вертикально вниз и приложена к центру масс стержня.

3. Сила нормальной реакции опоры ($\vec{N}$) — сила, с которой рельсы действуют на стержень. Она направлена вертикально вверх, перпендикулярно поверхности опор.

Ответ: На стержень действуют: сила Ампера (вверх), сила тяжести (вниз) и сила нормальной реакции опоры (вверх).
