Глава 4. Электромагнитная индукция. Параграф 22. Вихревое электрическое поле. Правило Ленца. Вопросы - номер 6, страница 123.

Условие.

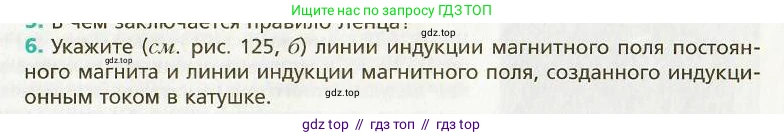

6. Укажите (см. рис. 125, б) линии индукции магнитного поля постоянного магнита и линии индукции магнитного поля, созданного индукционным током в катушке.

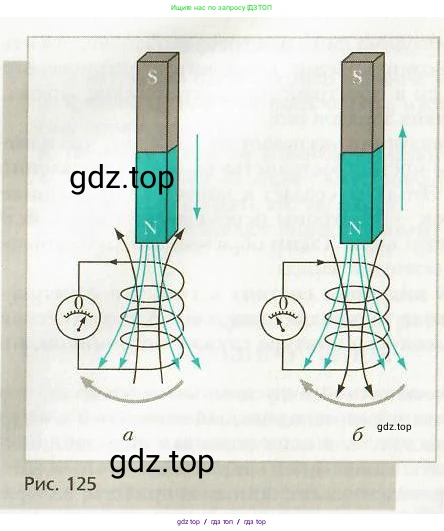

Рис. 125

Решение.

5. В чем заключается правило Ленца?

Правило Ленца — это правило для определения направления индукционного тока, возникающего в замкнутом проводящем контуре при изменении магнитного потока через него. Оно гласит: индукционный ток всегда имеет такое направление, что созданное им собственное магнитное поле противодействует изменению внешнего магнитного потока, которое вызвало этот ток. Например, если магнитный поток через контур возрастает, то индукционный ток создаст магнитное поле, направленное против внешнего поля. Если же магнитный поток убывает, то поле индукционного тока будет сонаправлено с внешним полем, стремясь его поддержать.

Ответ: Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что созданное им магнитное поле противодействует изменению магнитного потока, которым этот ток вызван.

6. Укажите (см. рис. 125, б) линии индукции магнитного поля постоянного магнита и линии индукции магнитного поля, созданного индукционным током в катушке.

На рисунке 125, б показано, как постоянный магнит извлекают из катушки, что приводит к изменению магнитного потока через нее и возникновению индукционного тока.

1. Линии индукции магнитного поля постоянного магнита — это силовые линии, которые выходят из северного полюса (N) магнита. На рисунке они изображены сплошными линиями бирюзового цвета. В области катушки эти линии направлены вертикально вниз.

2. Линии индукции магнитного поля, созданного индукционным током в катушке — это силовые линии, создаваемые самой катушкой. Когда магнит удаляют, внешний магнитный поток, направленный вниз, уменьшается. Согласно правилу Ленца, индукционный ток создаст собственное магнитное поле, которое будет препятствовать этому уменьшению. Для этого его линии индукции должны быть направлены в ту же сторону, что и линии поля магнита, то есть вниз. На рисунке они изображены черными линиями со стрелками, направленными вниз внутри катушки.

Ответ: Линии индукции магнитного поля постоянного магнита — это сплошные бирюзовые линии, направленные вниз. Линии индукции магнитного поля, созданного индукционным током, — это черные линии со стрелками, также направленные вниз внутри катушки.
