Теоретическое исследование, страница 123 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 4. Электромагнитная индукция. Параграф 22. Вихревое электрическое поле. Правило Ленца. Вопросы - страница 123.

Условие.

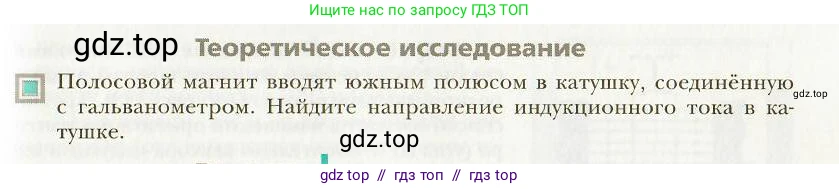

Теоретическое исследование

Полосовой магнит вводят южным полюсом в катушку, соединённую с гальванометром. Найдите направление индукционного тока в катушке.

Решение.

Решение

Для определения направления индукционного тока в катушке используется правило Ленца. Согласно этому правилу, индукционный ток, возникающий в замкнутом контуре, своим магнитным полем противодействует изменению внешнего магнитного потока, которое вызвало этот ток.

1. Полосовой магнит вносят в катушку южным полюсом (S). Линии индукции внешнего магнитного поля входят в южный полюс магнита. Следовательно, при приближении магнита к катушке, магнитный поток через витки катушки, направленный к магниту, увеличивается.

2. Согласно правилу Ленца, в катушке возникнет индукционный ток, который создаст собственное магнитное поле, препятствующее нарастанию внешнего магнитного потока. Вектор индукции этого поля будет направлен в сторону, противоположную вектору индукции поля постоянного магнита, то есть от магнита.

3. Это означает, что у торца катушки, к которому приближается магнит, возникнет одноименный полюс — южный (S), который будет отталкивать приближающийся южный полюс магнита. Соответственно, на противоположном торце катушки возникнет северный полюс (N).

4. Зная направление индуцированного магнитного поля (от южного полюса к северному внутри катушки), можно определить направление тока с помощью правила правой руки (или правила буравчика). Если направить большой палец правой руки по направлению вектора индукции магнитного поля внутри катушки (то есть к северному полюсу N, в нашем случае — от магнита), то четыре согнутых пальца укажут направление индукционного тока в витках катушки.

Таким образом, если смотреть на торец катушки со стороны вносимого магнита, индукционный ток будет течь по часовой стрелке.

Ответ: Если смотреть на катушку со стороны приближающегося южного полюса магнита, направление индукционного тока будет по часовой стрелке.
