Глава 3. Электромагнитные явления. Параграф 32. Магнитное поле электрического тока. Вопросы для самопроверки - номер 4, страница 151.

Условие.

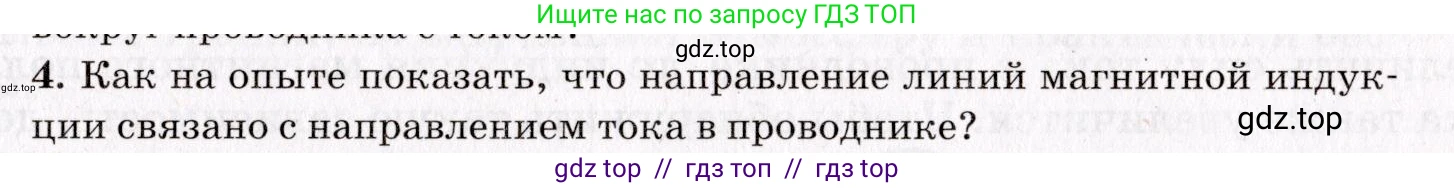

4. Как на опыте показать, что направление линий магнитной индукции связано с направлением тока в проводнике?

Решение.

Чтобы на опыте продемонстрировать, что направление линий магнитной индукции связано с направлением тока в проводнике, необходимо провести следующий эксперимент.

Оборудование: источник постоянного тока, прямой проводник, переключатель (позволяющий менять полярность), несколько небольших магнитных стрелок (компасов), лист картона.

Ход эксперимента:

1. Установим лист картона горизонтально и пропустим через его центр вертикально прямой проводник. Вокруг проводника на листе картона расположим несколько магнитных стрелок.

2. Соберем электрическую цепь, последовательно соединив источник тока, переключатель и проводник. Пока цепь разомкнута, все магнитные стрелки будут ориентированы одинаково, указывая на северный магнитный полюс Земли.

3. Замкнем цепь, чтобы по проводнику пошел электрический ток в одном направлении (например, снизу вверх). Мы увидим, что магнитные стрелки отклонятся от своего первоначального положения и расположатся по касательным к концентрическим окружностям, центром которых является проводник. Северные полюса стрелок укажут направление линий магнитной индукции (согласно правилу правой руки, они будут направлены против часовой стрелки).

4. С помощью переключателя изменим направление тока в проводнике на противоположное (теперь ток будет течь сверху вниз).

5. После изменения направления тока мы будем наблюдать, что все магнитные стрелки развернутся на 180 градусов и их северные полюса будут указывать в противоположную сторону (по часовой стрелке).

Таким образом, этот опыт наглядно доказывает, что направление линий магнитной индукции поля, создаваемого проводником с током, напрямую зависит от направления тока в этом проводнике. Изменение направления тока приводит к изменению направления линий магнитной индукции на противоположное.

Ответ:

Необходимо собрать установку, где вертикальный прямой проводник проходит через центр горизонтального листа картона, на котором вокруг проводника расположены магнитные стрелки. Пропуская ток через проводник сначала в одном направлении, а затем в противоположном, можно наблюдать, как магнитные стрелки разворачиваются на 180 градусов. Это доказывает, что направление линий магнитной индукции определяется направлением тока в проводнике.
