Глава 3. Электромагнитные явления. Параграф 32. Магнитное поле электрического тока. Задание 30 - номер 2, страница 151.

Условие.

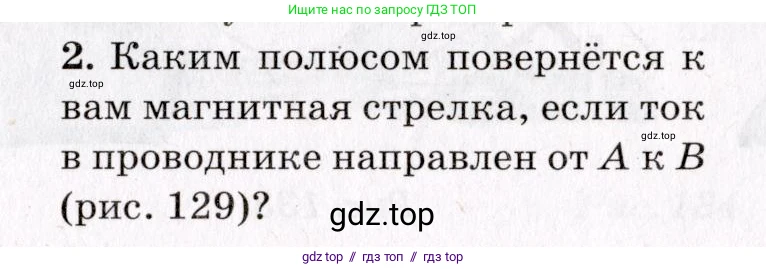

2. Каким полюсом повернётся к вам магнитная стрелка, если ток в проводнике направлен от A к B (рис. 129)?

Рис. 129

Решение.

Решение

Для определения направления силовых линий магнитного поля, созданного прямым проводником с током, используется правило правой руки (или правило буравчика).

Правило правой руки гласит: если обхватить проводник правой рукой так, чтобы большой палец был направлен по направлению тока (в данном случае от А к В), то остальные четыре пальца, согнутые в кулак, укажут направление линий магнитной индукции вокруг проводника.

Применим это правило к нашей задаче. Направляем большой палец правой руки от А к В (слева направо). Магнитная стрелка расположена под проводником. В области под проводником согнутые пальцы будут направлены от наблюдателя (за плоскость рисунка).

Северный полюс магнитной стрелки (на рисунке он синего цвета) всегда указывает направление вектора магнитной индукции. Следовательно, северный полюс стрелки повернётся в направлении "от нас".

Соответственно, южный полюс магнитной стрелки (на рисунке он серого цвета) повернётся в противоположную сторону, то есть на нас (к наблюдателю).

Ответ: К нам повернётся южный полюс магнитной стрелки.
