Глава 3. Электромагнитные явления. Параграф 32. Магнитное поле электрического тока. Задание 30 - номер 3, страница 152.

Условие.

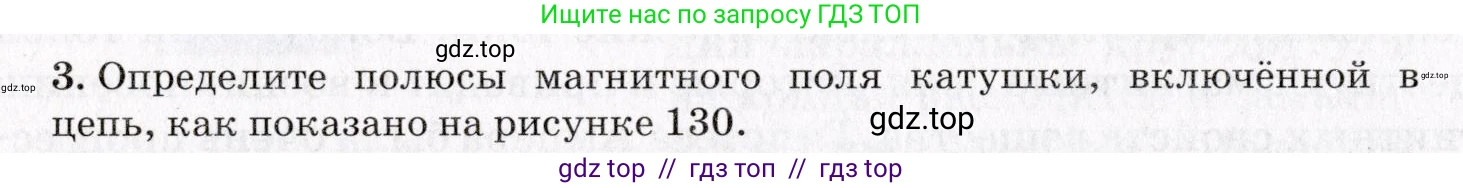

3. Определите полюсы магнитного поля катушки, включённой в цепь, как показано на рисунке 130.

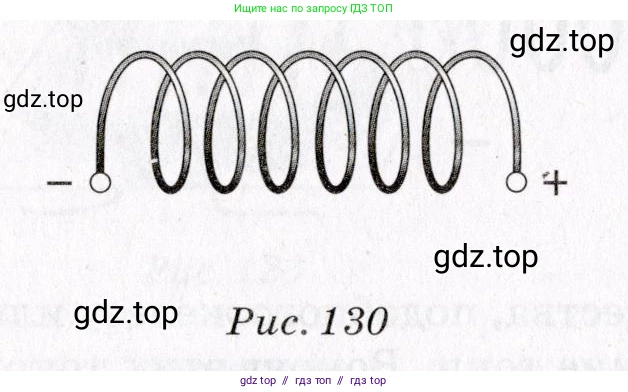

Рис. 130

Решение.

Решение

Для определения полюсов магнитного поля катушки (соленоида) с током используется правило правой руки.

1. Сначала определим направление электрического тока в витках катушки. По условному направлению, электрический ток течёт от положительного полюса источника («+») к отрицательному («–»). В данном случае ток входит в катушку справа и выходит слева.

2. Глядя на рисунок, мы видим, что в верхней части витков ток направлен от нас и влево.

3. Применим правило правой руки для соленоида: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитной индукции внутри соленоида, то есть укажет на его северный полюс (N).

4. Расположим правую руку так, чтобы четыре пальца были направлены по току в витках (вдоль провода, влево по верхней части катушки). Тогда большой палец будет указывать влево.

5. Следовательно, левый конец катушки является северным магнитным полюсом (N), а правый конец — южным (S).

Ответ: Слева у катушки будет северный полюс (N), а справа — южный полюс (S).
