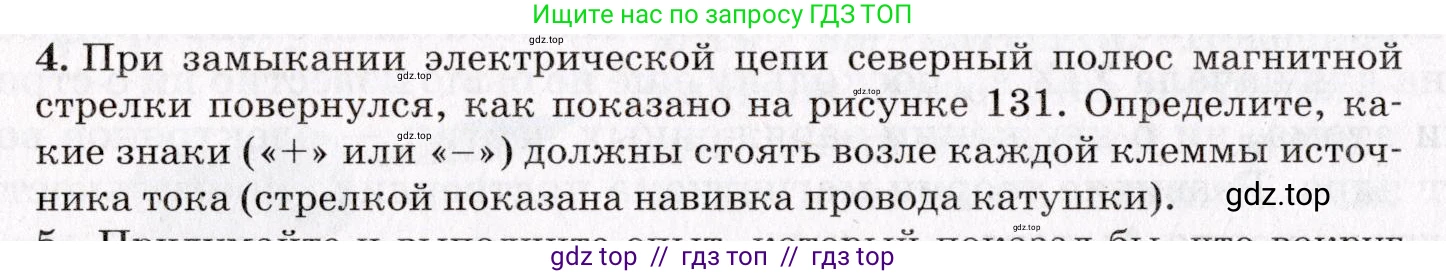

4. При замыкании электрической цепи северный полюс магнитной стрелки повернулся, как показано на рисунке 131. Определите, какие знаки («+» или «–») должны стоять возле каждой клеммы источника тока (стрелкой показана навивка провода катушки).

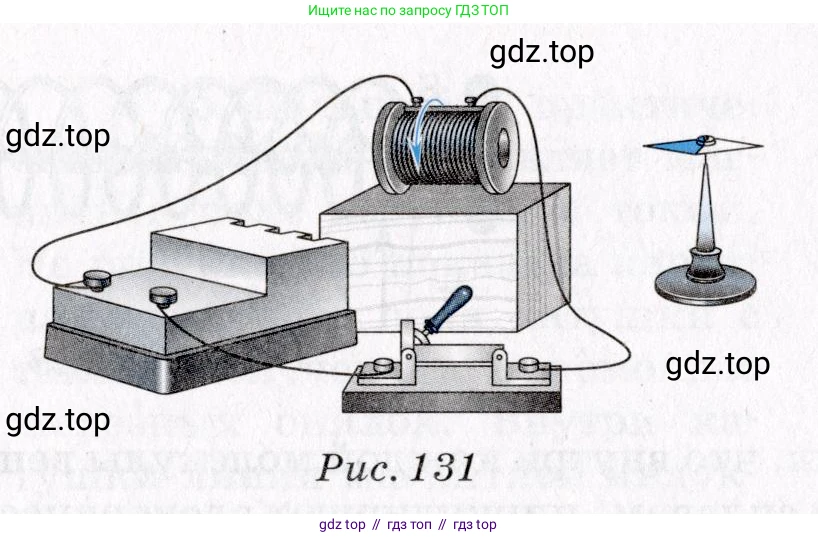

Рис. 131

Решение.

Решение

На рисунке показано, что северный полюс магнитной стрелки (обозначен синим цветом) отталкивается от правого торца катушки. Согласно основному свойству магнитов, одноимённые полюса отталкиваются, а разноимённые притягиваются. Это означает, что правый торец катушки, обращенный к стрелке, также является северным полюсом (N).

Зная полярность катушки, можно определить направление электрического тока в её витках с помощью правила правой руки. Если обхватить соленоид (катушку) ладонью правой руки так, чтобы большой палец указывал на северный полюс (в нашем случае — вправо), то четыре согнутых пальца покажут направление тока в витках. Учитывая направление намотки провода (показано стрелкой), для того чтобы большой палец был направлен вправо, ток в передней (видимой нам) части витков должен быть направлен вверх.

Следовательно, ток входит в катушку с левой стороны и выходит с правой. В замкнутой электрической цепи принято считать, что ток течёт от положительного полюса («+») источника к отрицательному («–»). Проследив путь тока по проводам, мы видим, что он выходит из левой клеммы источника, проходит через катушку и ключ, и возвращается к правой клемме. Таким образом, левая клемма источника является положительной, а правая — отрицательной.

Ответ: Левая клемма источника тока должна иметь знак «+», а правая клемма – знак «–».
