Условие.

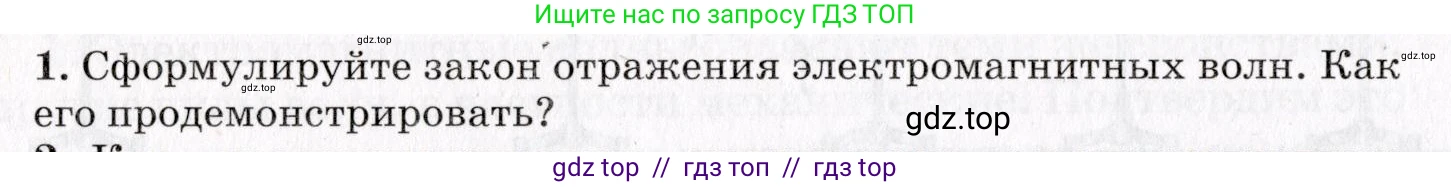

1. Сформулируйте закон отражения электромагнитных волн. Как его продемонстрировать?

Решение.

Сформулируйте закон отражения электромагнитных волн.

Закон отражения электромагнитных волн (который также справедлив для света, являющегося электромагнитной волной) формулируется в виде двух основных положений:
1. Падающий луч, отраженный луч и перпендикуляр (нормаль) к отражающей поверхности, проведенный в точке падения луча, лежат в одной плоскости.
2. Угол отражения равен углу падения.

Угол падения ($ \alpha $) — это угол между направлением распространения падающей волны (падающим лучом) и нормалью к поверхности в точке падения. Угол отражения ($ \beta $) — это угол между направлением распространения отраженной волны (отраженным лучом) и той же нормалью. Математически второе положение закона записывается как равенство:
$ \alpha = \beta $

Ответ: Закон отражения электромагнитных волн гласит, что падающий луч, отраженный луч и перпендикуляр к отражающей поверхности, восстановленный в точке падения, лежат в одной плоскости, а угол отражения $ \beta $ равен углу падения $ \alpha $ ($ \alpha = \beta $).

Как его продемонстрировать?

Продемонстрировать закон отражения можно с помощью экспериментальной установки, состоящей из источника и приемника электромагнитных волн, например, в СВЧ-диапазоне (сантиметровые волны), как это делал в своих опытах Генрих Герц.

Необходимое оборудование:
- Генератор СВЧ-волн с рупорной антенной (излучатель).
- Приемник СВЧ-волн с такой же рупорной антенной, подключенный к индикатору (например, микроамперметру или осциллографу), который измеряет интенсивность принимаемого сигнала.
- Плоский металлический лист, который будет служить отражающей поверхностью.
- Поворотный стол с нанесенной на него угловой шкалой или большой лист бумаги с транспортиром.

Порядок проведения эксперимента:
1. В центре поворотного стола вертикально устанавливается металлический лист. К точке предполагаемого падения волны на листе проводится нормаль (перпендикулярная линия).
2. Излучатель располагают так, чтобы пучок волн падал на металлический лист под некоторым углом $ \alpha $ к нормали. Этот угол является углом падения.
3. Приемник перемещают по дуге с другой стороны от нормали, наблюдая за показаниями индикатора.
4. Находят такое положение приемника, при котором интенсивность принимаемого сигнала максимальна. Это направление соответствует отраженному лучу.
5. Измеряют угол $ \beta $ между направлением на приемник (отраженным лучом) и нормалью. Этот угол является углом отражения.
6. Сравнивая измеренные углы, убеждаются, что угол отражения равен углу падения ($ \alpha \approx \beta $).
7. В ходе опыта также можно убедиться, что излучатель, приемник (в положении максимального сигнала) и нормаль лежат в одной (горизонтальной) плоскости стола.
8. Опыт повторяют для нескольких различных углов падения, чтобы подтвердить, что равенство выполняется всегда.

Ответ: Демонстрация проводится с помощью установки из генератора и приемника СВЧ-волн и металлического отражающего экрана. Волны от генератора направляют на экран под углом падения $ \alpha $ к нормали. Затем, перемещая приемник, находят направление максимального отраженного сигнала и измеряют угол отражения $ \beta $. Эксперимент показывает, что $ \alpha = \beta $ и что падающий луч, отраженный луч и нормаль лежат в одной плоскости.
