Часть II

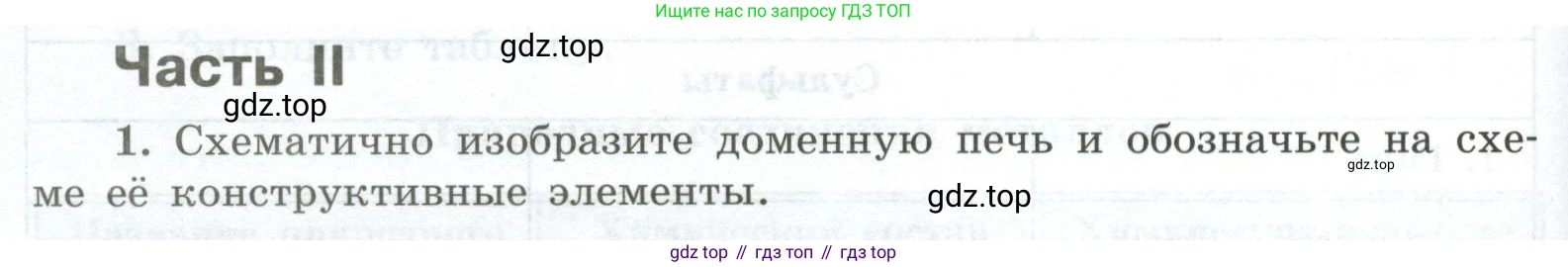

1. Схематично изобразите доменную печь и обозначьте на схеме её конструктивные элементы.

1.

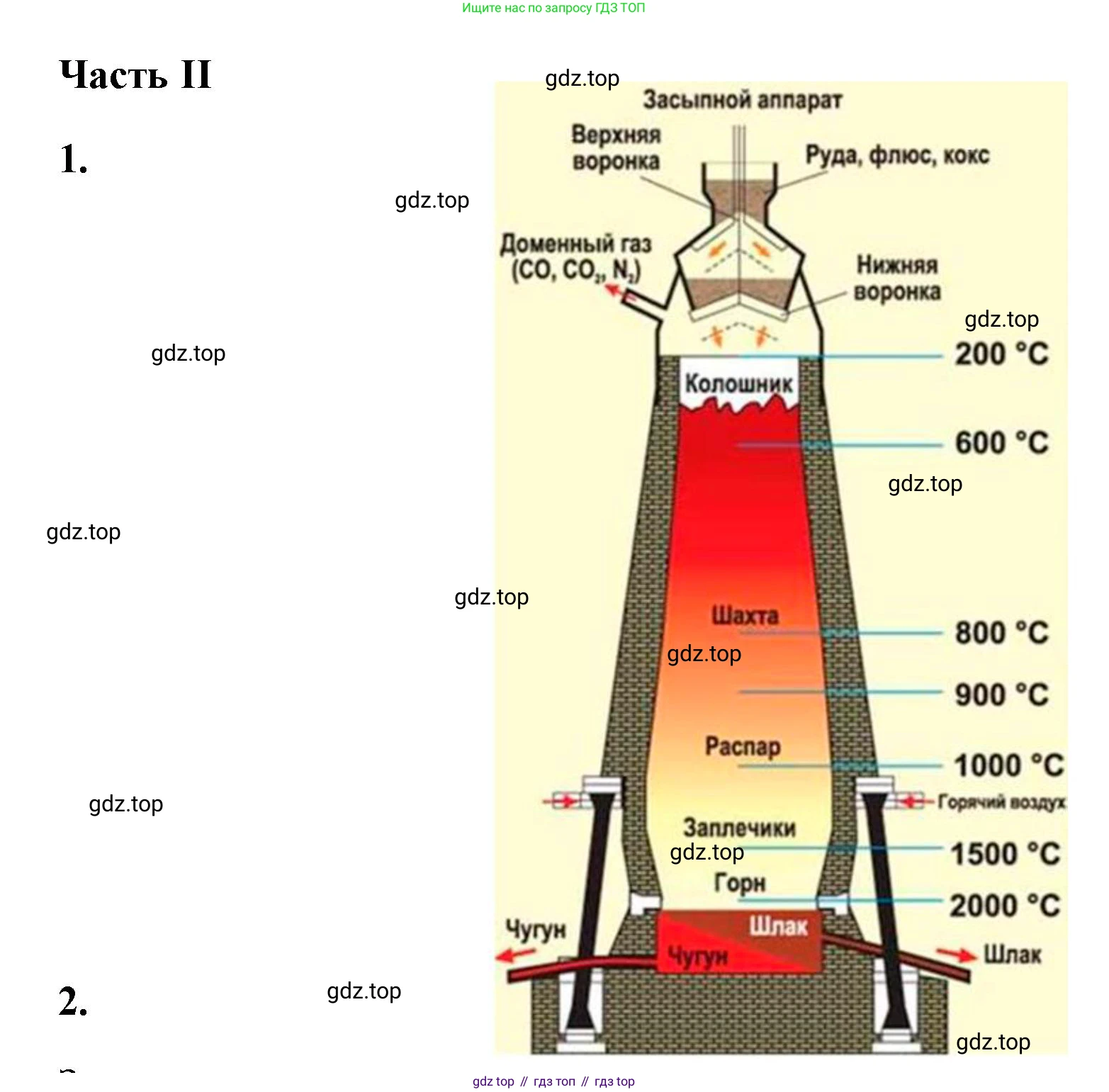

Схематическое изображение доменной печи и её конструктивные элементы:

Основные конструктивные элементы доменной печи и их назначение:

Колошник – верхняя часть печи, оборудованная загрузочным устройством, через которое в печь подается шихта (агломерат, окатыши, кокс, флюсы).

Газоотвод – труба в верхней части печи для отвода доменного (колошникового) газа, который образуется в процессе плавки.

Шахта – самая высокая часть печи в форме усеченного конуса. Здесь происходит нагрев материалов, восстановление оксидов железа и разложение флюсов.

Распар – самая широкая цилиндрическая часть печи, расположенная под шахтой. В этой зоне начинаются процессы плавления восстановленного железа и образования шлака.

Заплечики – часть печи в форме обратного усеченного конуса, соединяющая распар с горном. Здесь происходит окончательное плавление и стекание чугуна и шлака.

Горн – нижняя цилиндрическая часть печи, предназначенная для накопления жидких продуктов плавки – чугуна и шлака.

Футеровка – внутренняя кладка из огнеупорных материалов, защищающая стальной кожух печи от высоких температур и химического воздействия.

Фурмы – специальные устройства (сопла) в нижней части печи, через которые в горн вдувается горячее воздушное дутье (воздух, обогащенный кислородом) и дополнительное топливо (природный газ, пылеугольное топливо).

Лётка для чугуна (чугунная лётка) – отверстие в нижней части горна, предназначенное для периодического выпуска жидкого чугуна.

Лётка для шлака (шлаковая лётка) – отверстие в горне, расположенное выше чугунной лётки, для выпуска жидкого шлака.

Чугун – основной жидкий продукт доменной плавки, который скапливается в горне под слоем шлака.

Шлак – побочный жидкий продукт плавки, который образуется из пустой породы руды, золы кокса и флюсов. Он легче чугуна и плавает на его поверхности, защищая его от окисления.

Ответ: Схематическое изображение доменной печи с обозначением её основных конструктивных элементов представлено на рисунке. Ключевые элементы, такие как колошник, шахта, распар, заплечики, горн, фурмы, лётки для чугуна и шлака, а также футеровка, обеспечивают непрерывный технологический процесс выплавки чугуна из железорудного сырья.
