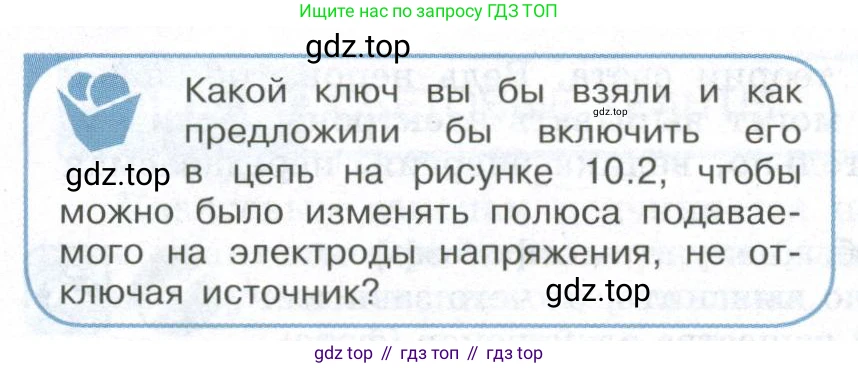

Какой ключ вы бы взяли и как предложили бы включить его в цепь на рисунке 10.2, чтобы можно было изменять полюса подаваемого на электроды напряжения, не отключая источник?

Решение

Для того чтобы можно было изменять полюса подаваемого на электроды напряжения, не отключая источник, необходимо использовать перекидной ключ, который также называют двухполюсным переключателем на два направления (в англоязычной литературе — DPDT-переключатель). Этот тип переключателя имеет шесть контактов: два центральных (подвижных) и четыре боковых (неподвижных, по два для каждого положения).

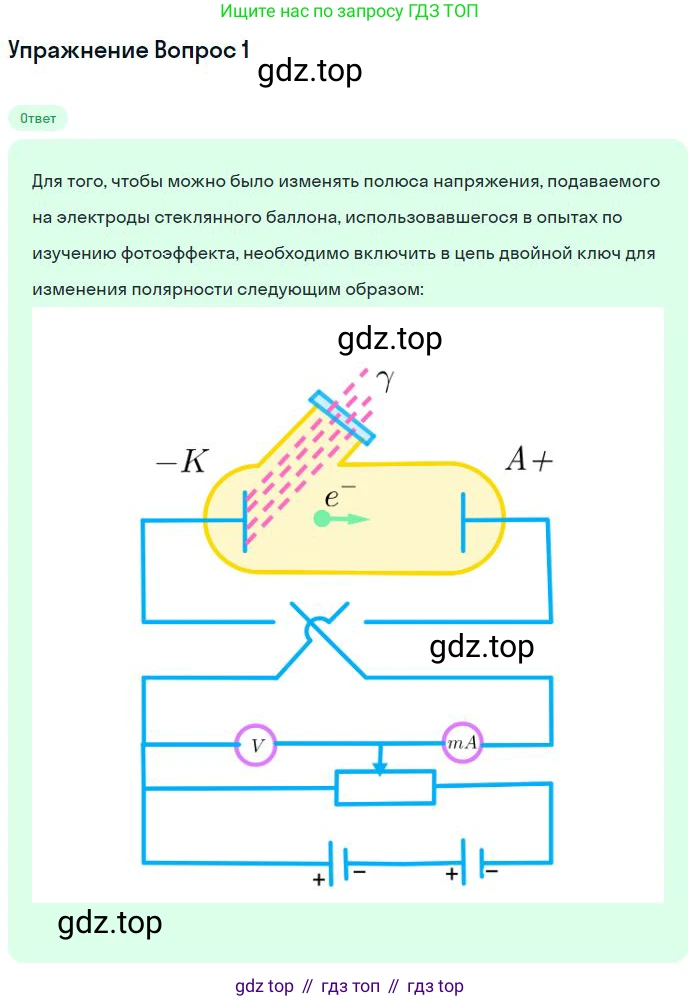

Включить его в цепь следует по следующей схеме:
1. Два центральных (подвижных) контакта переключателя подключаются к электродам (один контакт к одному электроду, второй — ко второму). Обозначим электроды $Э_1$ и $Э_2$.
2. Клеммы источника постоянного тока ($+$ и $-$) подключаются к четырем боковым (неподвижным) контактам по перекрестной схеме. Это означает, что положительная клемма $«+»$ источника соединяется с одной парой диагонально расположенных боковых контактов, а отрицательная клемма $«-»$ — с другой парой диагонально расположенных контактов.

При такой схеме, когда переключатель находится в одном положении, ток от положительной клеммы источника пойдет на электрод $Э_1$, а с электрода $Э_2$ вернется к отрицательной клемме. Таким образом, $Э_1$ будет анодом ($+$), а $Э_2$ — катодом ($-$).
При переключении в другое положение, благодаря перекрестному соединению, путь тока изменится. Теперь ток от положительной клеммы пойдет на электрод $Э_2$, а с электрода $Э_1$ вернется к отрицательной клемме. Полярность на электродах изменится на противоположную: $Э_1$ станет катодом ($-$), а $Э_2$ — анодом ($+$).

Ответ:
Следует использовать двухполюсный переключатель на два направления (перекидной ключ). Его нужно включить в цепь так: центральные контакты подключить к электродам, а клеммы источника тока — к боковым контактам по перекрестной (диагональной) схеме.
