Номер 2, страница 130, часть 2 - гдз по физике 7 класс учебник Белага, Воронцова

Часть 2. Глава 9. Простые механизмы. «золотое правило» механики. Параграф 80. Рычаги в природе, быту и технике. Повторим изученное - номер 2, страница 130.

Условие.

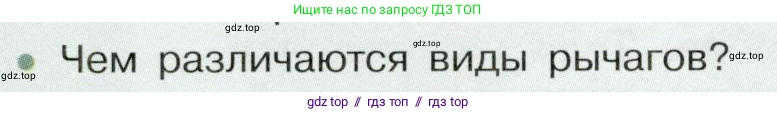

• Чем различаются виды рычагов?

Решение.

Решение

Виды рычагов различаются взаимным расположением трёх ключевых элементов: точки опоры (оси вращения), точки приложения усилия (силы, которую прикладывают) и точки приложения нагрузки (силы сопротивления, которую преодолевают). В зависимости от того, какой из этих элементов находится между двумя другими, рычаги делят на три основных вида (рода).

Рычаг первого рода
В этом типе рычага точка опоры находится между точкой приложения усилия и точкой приложения нагрузки.
Схема: Усилие — Точка опоры — Нагрузка.
Примеры: качели-балансир, ножницы, плоскогубцы, весы, лом.
Такой рычаг может давать выигрыш в силе (если плечо усилия длиннее плеча нагрузки), проигрыш в силе (в обратном случае) или не давать ни того, ни другого (если плечи равны), но при этом он меняет направление приложенной силы.

Рычаг второго рода
Здесь точка приложения нагрузки находится между точкой опоры и точкой приложения усилия.
Схема: Точка опоры — Нагрузка — Усилие.
Примеры: садовая тачка, открывалка для бутылок, щелкунчик для орехов.
Этот тип рычага всегда даёт выигрыш в силе, так как плечо усилия всегда длиннее плеча нагрузки. Однако он не меняет направление силы.

Рычаг третьего рода
В данном случае точка приложения усилия находится между точкой опоры и точкой приложения нагрузки.
Схема: Точка опоры — Усилие — Нагрузка.
Примеры: пинцет, удочка, лопата (когда одна рука у основания, а другая посередине), суставы человека (например, локтевой сустав при подъеме груза).
Этот тип рычага всегда даёт проигрыш в силе (требуется приложить силу большую, чем вес нагрузки), но обеспечивает выигрыш в расстоянии и скорости перемещения нагрузки.

Ответ: Виды рычагов различаются взаимным расположением точки опоры, точки приложения усилия и точки приложения нагрузки. В рычаге первого рода точка опоры находится посередине; в рычаге второго рода посередине находится нагрузка; в рычаге третьего рода — точка приложения усилия.
