Давление газов и жидкостей - номер 43.1, страница 66.

Условие.

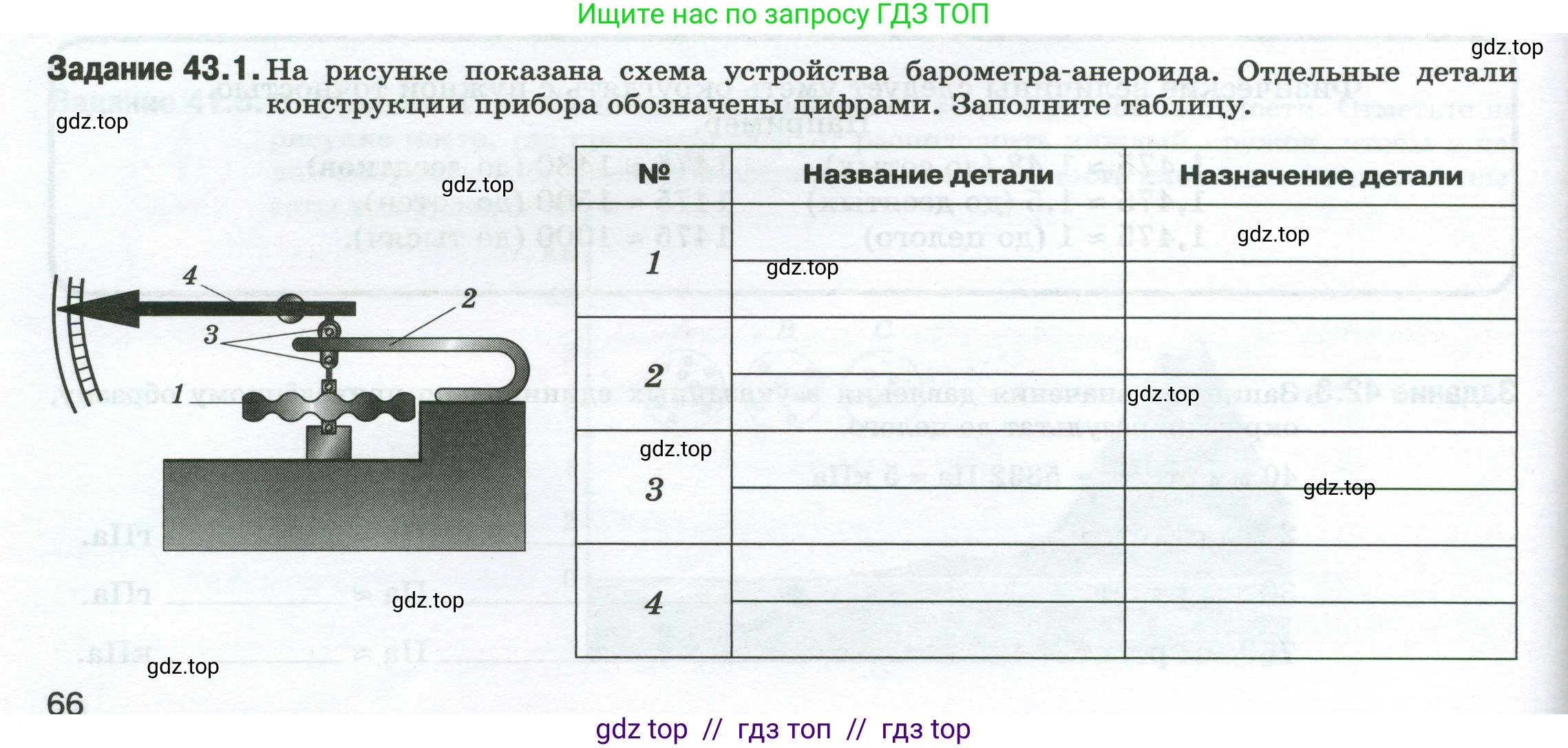

Задание 43.1. На рисунке показана схема устройства барометра-анероида. Отдельные детали конструкции прибора обозначены цифрами. Заполните таблицу.

№	Название детали	Назначение детали
1
2
3
4

Решение.

1 Название детали: Анероидная коробка (металлическая гофрированная коробка, из которой откачан воздух).

Назначение детали: Является основным чувствительным элементом прибора. При увеличении атмосферного давления верхняя и нижняя поверхности коробки сближаются, а при уменьшении — удаляются друг от друга.

Ответ: Деталь 1 — это анероидная коробка, которая реагирует на изменения атмосферного давления своей деформацией.

2 Название детали: Пружина.

Назначение детали: Уравновешивает силу атмосферного давления, действующую на анероидную коробку, предотвращая её полное сжатие и обеспечивая возвратное движение.

Ответ: Деталь 2 — это пружина, которая противодействует силе давления, действующей на коробку.

3 Название детали: Передаточный механизм (система рычагов).

Назначение детали: Увеличивает (усиливает) малые перемещения крышки анероидной коробки и передаёт их стрелке-указателю, преобразуя поступательное движение во вращательное.

Ответ: Деталь 3 — это передаточный механизм, который усиливает движение коробки и передает его на стрелку.

4 Название детали: Стрелка-указатель и шкала.

Назначение детали: Стрелка движется вдоль шкалы, на которой нанесены деления, соответствующие значениям атмосферного давления, и показывает его текущее значение.

Ответ: Деталь 4 — это стрелка-указатель, которая показывает на шкале измеренное атмосферное давление.
