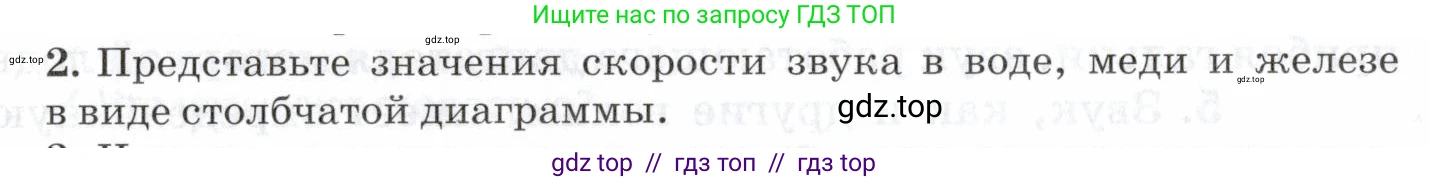

2. Представьте значения скорости звука в воде, меди и железе в виде столбчатой диаграммы.

Дано:

Среды для распространения звука: вода, медь, железо.

Задача: представить значения скорости звука в этих средах в виде столбчатой диаграммы.

Найти:

Построить столбчатую диаграмму скоростей звука.

Решение:

Для построения столбчатой диаграммы необходимо выполнить следующие шаги:

1. Найдём справочные значения скорости звука для указанных сред. Скорость звука зависит от различных факторов (например, температуры и плотности), поэтому воспользуемся усреднёнными значениями, которые часто используются в школьных курсах физики (при температуре около 20°C):

- Скорость звука в воде: $v_{вода} \approx 1500$ м/с.

- Скорость звука в меди: $v_{медь} \approx 3700$ м/с.

- Скорость звука в железе: $v_{железо} \approx 5100$ м/с.

2. Подготовим оси для диаграммы. Для этого нарисуем две перпендикулярные линии.

- Горизонтальная ось (ось абсцисс) будет представлять собой перечень сред. На ней на равном расстоянии друг от друга располагаем названия: "Вода", "Медь", "Железо".

- Вертикальная ось (ось ординат) будет показывать скорость звука, $v$, в м/с. Выберем масштаб, который позволит удобно отобразить все значения. Например, можно разметить ось от 0 до 6000 м/с, с основными делениями через каждую 1000 м/с.

3. Построим столбцы для каждой среды.

- Над отметкой "Вода" на горизонтальной оси строим столбец, высота которого на вертикальной оси соответствует значению $1500$ м/с.

- Над отметкой "Медь" строим столбец, высота которого соответствует значению $3700$ м/с.

- Над отметкой "Железо" строим столбец, высота которого соответствует значению $5100$ м/с.

Для наглядности все столбцы должны иметь одинаковую ширину. Диаграмма покажет, что скорость звука в твердых телах (медь, железо) значительно выше, чем в жидкости (вода), а также что в железе звук распространяется быстрее, чем в меди.

Ответ:

Для построения столбчатой диаграммы используются следующие данные о скорости звука: в воде $\approx 1500$ м/с, в меди $\approx 3700$ м/с, в железе $\approx 5100$ м/с. На диаграмме по горизонтальной оси откладываются названия сред (Вода, Медь, Железо), а по вертикальной оси - скорость звука (в м/с). Высоты столбцов для каждой среды соответствуют указанным значениям скорости. В результате столбец для железа будет самым высоким ($5100$ м/с), для меди — средним по высоте ($3700$ м/с), а для воды — самым низким ($1500$ м/с), что наглядно демонстрирует различие скоростей звука в этих средах.
