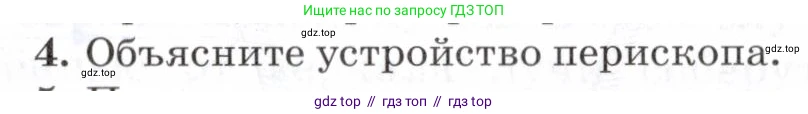

4. Объясните устройство перископа.

4. Перископ — это оптический прибор, предназначенный для наблюдения за объектами из укрытия (например, из окопа, подводной лодки) или поверх препятствий. Его действие основано на законе отражения света.

Простейшая конструкция перископа, называемая «зеркальным перископом», состоит из следующих элементов:

• Корпус: обычно в виде длинной узкой трубы.
• Отражающие элементы: два плоских зеркала, установленные внутри корпуса у его верхнего и нижнего концов.

Зеркала располагаются параллельно друг другу и наклонены под углом $45^\circ$ к продольной оси трубы.

Принцип работы:

1. Лучи света от наблюдаемого объекта попадают в верхнее входное окно перископа и падают на первое (верхнее) зеркало.
2. В соответствии с законом отражения, свет отражается от зеркальной поверхности. Так как зеркало наклонено под углом $45^\circ$, горизонтальный луч света поворачивается на $90^\circ$ и направляется вертикально вниз вдоль трубы.
3. Достигнув конца трубы, свет падает на второе (нижнее) зеркало.
4. Отразившись от второго зеркала, которое также наклонено на $45^\circ$, луч снова поворачивает на $90^\circ$ и выходит из выходного окна (окуляра) горизонтально, попадая в глаз наблюдателя.

В результате наблюдатель видит прямое (неперевернутое), мнимое изображение объекта, смещенное относительно его реального положения на высоту перископа.

В более сложных и качественных перископах (например, в биноклях или военной технике) вместо зеркал часто используют прямоугольные призмы полного внутреннего отражения. В них свет отражается от внутренней грани призмы без потерь, которые неизбежны при отражении от посеребренной поверхности зеркала. Это делает изображение значительно более ярким и четким. В остальном принцип действия остается тем же. Современные военные перископы также могут включать сложную систему линз для увеличения изображения, подобно телескопу.

Ответ: Перископ состоит из трубы, внутри которой на её концах установлены два параллельных друг другу отражающих элемента (зеркала или призмы), наклоненные под углом $45^\circ$ к оси трубы. Свет от объекта последовательно отражается от верхнего и нижнего элементов, что позволяет видеть из-за препятствий.
