Номер 1, страница 35 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

III. Тепловые двигатели. Смотрим и думаем - номер 1, страница 35.

Условие.

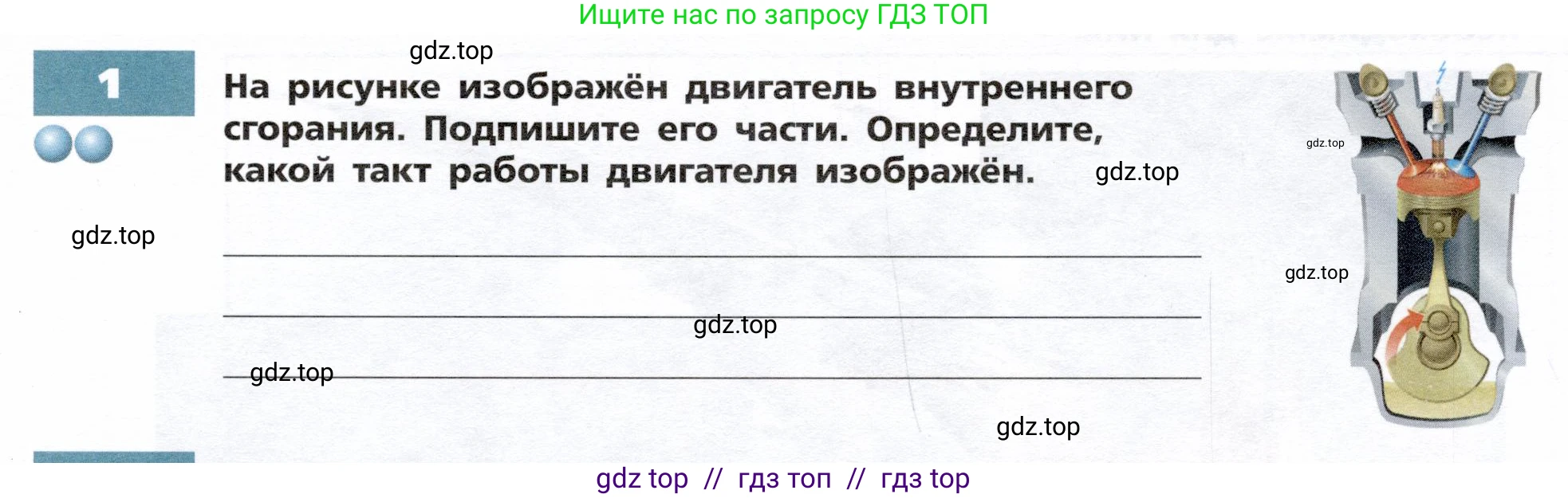

1. На рисунке изображён двигатель внутреннего сгорания. Подпишите его части. Определите, какой такт работы двигателя изображён.

Решение.

Подпишите его части

На рисунке изображены следующие основные части двигателя внутреннего сгорания:
- Свеча зажигания: расположена в верхней центральной части головки блока цилиндров, создаёт искру для воспламенения топливно-воздушной смеси.
- Выпускной клапан: клапан слева (показан красным), открывается для выпуска отработавших газов из цилиндра.
- Впускной клапан: клапан справа (показан синим), открывается для впуска горючей смеси в цилиндр.
- Поршень: деталь цилиндрической формы, которая движется возвратно-поступательно внутри цилиндра.
- Цилиндр: рабочая камера, в которой происходит сгорание топлива и движение поршня.
- Шатун: стержень, который соединяет поршень с коленчатым валом.
- Коленчатый вал: вал сложной формы, преобразующий поступательное движение поршня во вращательное движение.

Ответ: На рисунке показаны: свеча зажигания, впускной и выпускной клапаны, поршень, цилиндр, шатун, коленчатый вал.

Определите, какой такт работы двигателя изображён

Чтобы определить такт работы двигателя, проанализируем состояние его компонентов на рисунке:
1. Положение клапанов: Впускной и выпускной клапаны плотно закрыты. Это характерно для тактов сжатия и рабочего хода.
2. Положение поршня: Поршень находится в крайнем верхнем положении, в так называемой верхней мёртвой точке (ВМТ). Это положение соответствует концу такта сжатия и началу рабочего хода.
3. Работа системы зажигания: Свеча зажигания подаёт искру, что приводит к воспламенению сжатой топливно-воздушной смеси.

Совокупность этих признаков (поршень в ВМТ, оба клапана закрыты, происходит воспламенение смеси от искры) однозначно указывает на то, что изображён третий такт четырёхтактного цикла — рабочий ход (также известный как такт сгорания или расширения). В этот момент раскалённые газы, образовавшиеся в результате сгорания топлива, с огромной силой давят на поршень, заставляя его двигаться вниз. Это единственный такт, во время которого двигатель совершает полезную работу.

Ответ: На рисунке изображён такт рабочего хода (сгорания).
