VII. Магнитное поле. Смотрим и думаем - номер 1, страница 80.

Условие.

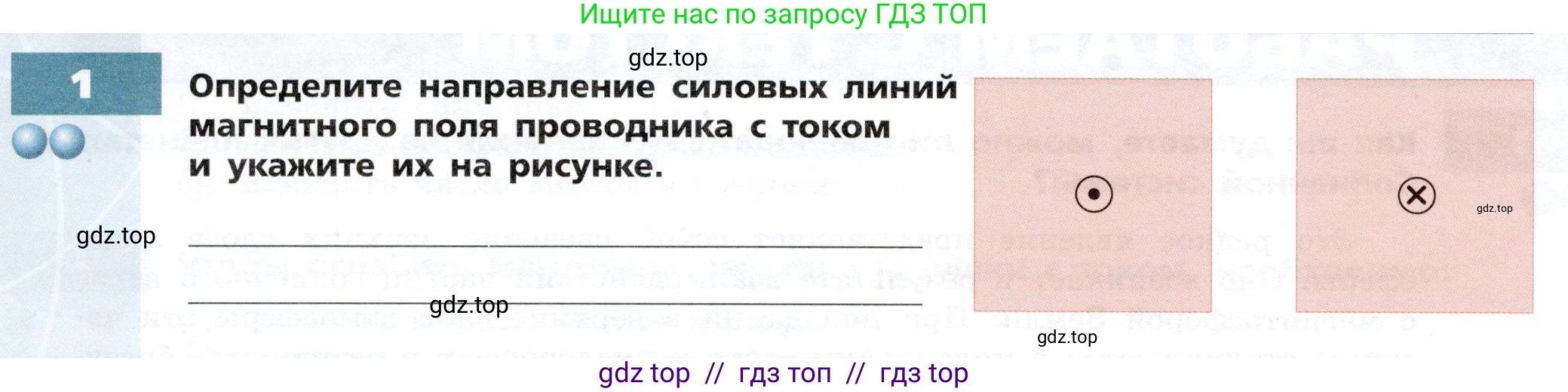

1. Определите направление силовых линий магнитного поля проводника с током и укажите их на рисунке.

Решение.

Решение

Направление силовых линий магнитного поля, создаваемого прямолинейным проводником с током, определяется с помощью правила правой руки (также известного как правило буравчика). Если расположить правую руку так, чтобы большой палец указывал направление тока в проводнике, то согнутые пальцы, обхватывающие проводник, покажут направление линий магнитной индукции $ \vec{B} $. Сами силовые линии представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику.

На рисунке слева показан проводник, ток в котором направлен из плоскости листа на наблюдателя. Это условно обозначается точкой (⊙), символизирующей острие летящей на нас стрелы. Применив правило правой руки (направив большой палец на себя, из плоскости рисунка), мы увидим, что остальные пальцы указывают направление против часовой стрелки. Следовательно, линии магнитного поля вокруг этого проводника направлены против часовой стрелки.

На рисунке справа показан проводник, ток в котором направлен в плоскость листа от наблюдателя. Это обозначается крестиком (⊗), символизирующим оперение улетающей от нас стрелы. Применив правило правой руки (направив большой палец от себя, в плоскость рисунка), мы увидим, что остальные пальцы указывают направление по часовой стрелке. Следовательно, линии магнитного поля вокруг этого проводника направлены по часовой стрелке.

Ответ: Силовые линии магнитного поля для проводника с током, направленным на нас (⊙), представляют собой концентрические окружности, направленные против часовой стрелки. Для проводника с током, направленным от нас (⊗), силовые линии представляют собой концентрические окружности, направленные по часовой стрелке.
