Условие.

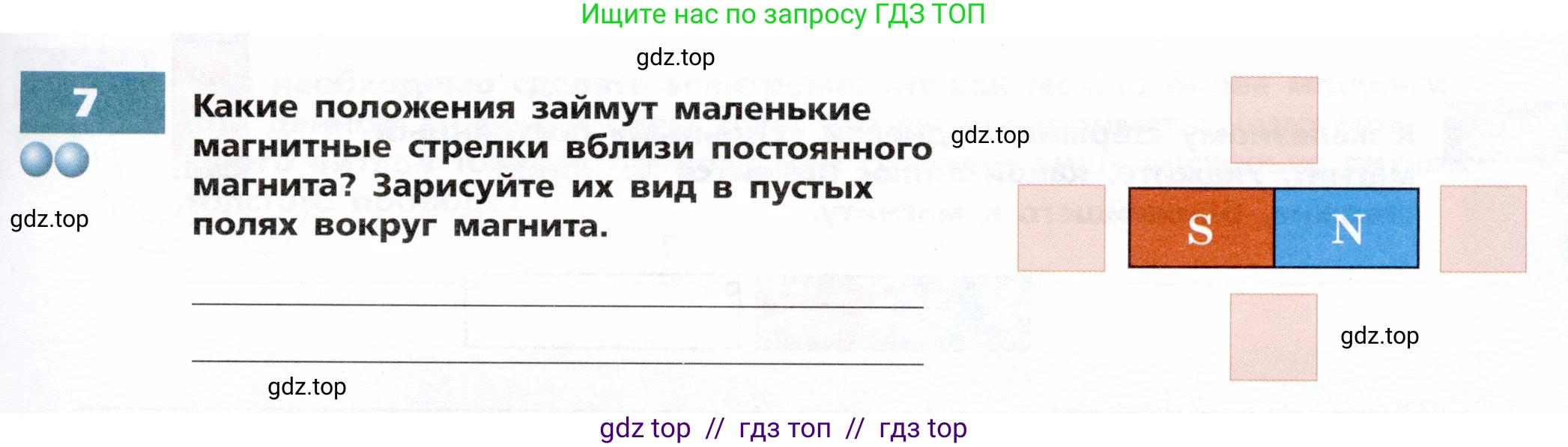

7. Какие положения займут маленькие магнитные стрелки вблизи постоянного магнита? Зарисуйте их вид в пустых полях вокруг магнита.

Решение.

Решение

Маленькая магнитная стрелка, помещенная в магнитное поле, ориентируется вдоль его магнитных силовых линий. По соглашению, магнитные линии «выходят» из северного полюса магнита (N) и «входят» в его южный полюс (S). Северный полюс (N) магнитной стрелки всегда указывает направление силовой линии в той точке, где она находится. Также можно руководствоваться правилом взаимодействия полюсов: одноименные полюса отталкиваются (N от N, S от S), а разноименные притягиваются (N к S).

Исходя из этого, определим положение стрелок в каждом пустом поле:

Стрелка справа от магнита

Эта область находится рядом с северным полюсом (N) магнита. Магнитные линии здесь направлены от магнита, то есть вправо. Поэтому северный полюс (N) стрелки будет указывать вправо, отталкиваясь от N-полюса магнита, а южный (S) — влево, притягиваясь к N-полюсу.

Стрелка слева от магнита

Эта область находится рядом с южным полюсом (S) магнита. Магнитные линии здесь входят в магнит, то есть направлены вправо. Северный полюс (N) стрелки будет указывать вправо, притягиваясь к S-полюсу магнита, а южный (S) — влево, отталкиваясь от S-полюса.

Стрелка сверху и снизу от магнита

В пространстве над и под магнитом силовые линии образуют дуги, идущие от северного полюса к южному, то есть справа налево. Поэтому в этих точках стрелки расположатся горизонтально, их северные полюса (N) будут направлены влево, а южные (S) — вправо.

Ответ:

• Справа от магнита: стрелка расположится горизонтально, её северный полюс (N) будет направлен вправо, а южный (S) – влево.

• Слева от магнита: стрелка расположится горизонтально, её северный полюс (N) будет направлен вправо, а южный (S) – влево.

• Сверху от магнита: стрелка расположится горизонтально, её северный полюс (N) будет направлен влево, а южный (S) – вправо.

• Снизу от магнита: стрелка расположится горизонтально, её северный полюс (N) будет направлен влево, а южный (S) – вправо.
