Условие.

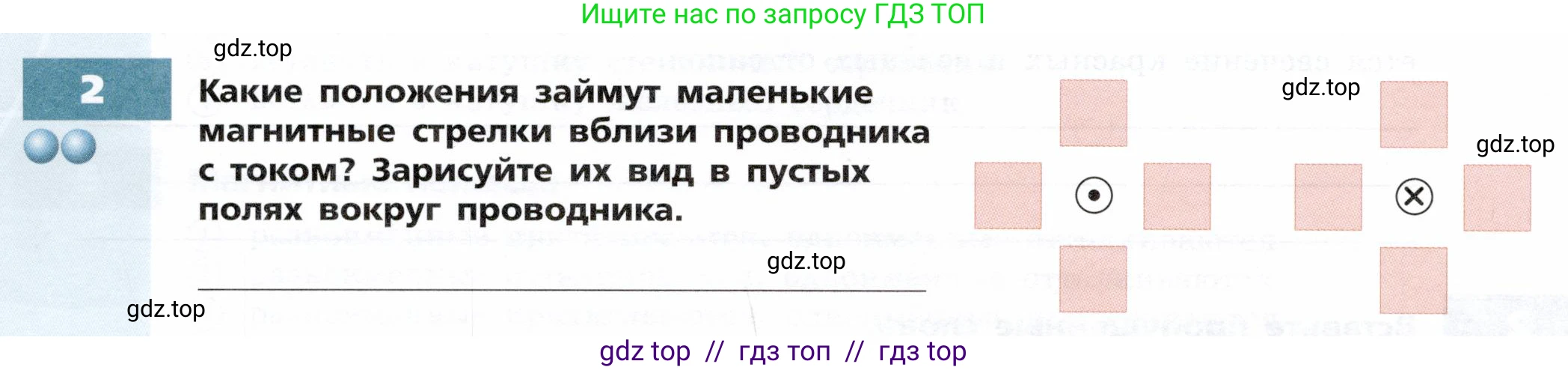

2. Какие положения займут маленькие магнитные стрелки вблизи проводника с током? Зарисуйте их вид в пустых полях вокруг проводника.

Решение.

Для определения положения магнитных стрелок необходимо сначала определить направление линий магнитного поля, создаваемого прямым проводником с током. Это делается с помощью правила правой руки (или правила буравчика): если направить большой палец правой руки по направлению электрического тока в проводнике, то направление, в котором будут сгибаться остальные четыре пальца, укажет направление линий магнитной индукции. Эти линии представляют собой замкнутые окружности, охватывающие проводник.

Маленькая магнитная стрелка, помещенная в магнитное поле, всегда ориентируется своим северным полюсом (N) по касательной к линии магнитной индукции в направлении этой линии.

Расположение стрелок для проводника с током, направленным из плоскости рисунка (⊙)

Применяя правило правой руки, мысленно направляем большой палец на себя, перпендикулярно плоскости рисунка. Согнутые пальцы укажут, что линии магнитной индукции направлены против часовой стрелки. Соответственно, магнитные стрелки расположатся следующим образом:

- Стрелка над проводником (в верхней точке окружности) будет направлена по касательной влево.
- Стрелка под проводником (в нижней точке) будет направлена вправо.
- Стрелка слева от проводника (в левой точке) будет направлена вниз.
- Стрелка справа от проводника (в правой точке) будет направлена вверх.

Ответ:

Схематичное изображение расположения магнитных стрелок (символы ←, →, ↑, ↓ указывают направление северного полюса):

←
↓ ⊙ ↑
→

Расположение стрелок для проводника с током, направленным в плоскость рисунка (⊗)

Применяя правило правой руки, мысленно направляем большой палец от себя, перпендикулярно в плоскость рисунка. Согнутые пальцы укажут, что линии магнитной индукции направлены по часовой стрелке. Соответственно, магнитные стрелки расположатся следующим образом:

- Стрелка над проводником будет направлена вправо.
- Стрелка под проводником будет направлена влево.
- Стрелка слева от проводника будет направлена вверх.
- Стрелка справа от проводника будет направлена вниз.

Ответ:

Схематичное изображение расположения магнитных стрелок (символы ←, →, ↑, ↓ указывают направление северного полюса):

→
↑ ⊗ ↓
←
