VII. Магнитное поле. Решаем задачи - номер 4, страница 83.

Условие.

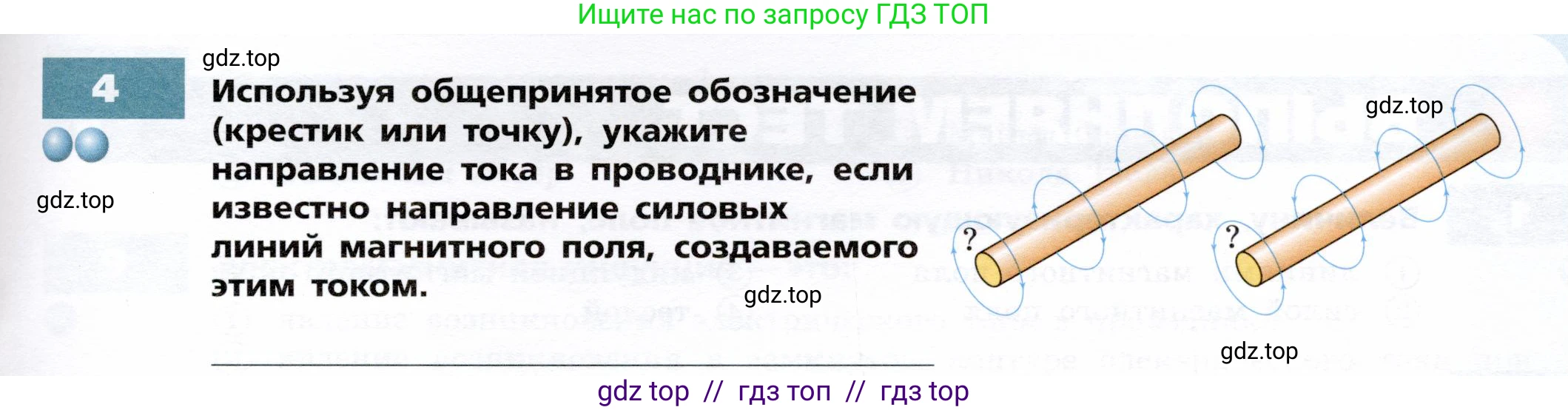

4. Используя общепринятое обозначение (крестик или точку), укажите направление тока в проводнике, если известно направление силовых линий магнитного поля, создаваемого этим током.

Решение.

Решение

Для определения направления тока в прямолинейном проводнике по известному направлению силовых линий создаваемого им магнитного поля используется правило правой руки (также известное как правило буравчика). В данной задаче необходимо применить это правило в обратном порядке:

Если обхватить проводник правой рукой так, чтобы четыре согнутых пальца были направлены по направлению линий магнитного поля, то отогнутый большой палец укажет направление тока в проводнике.

Принятые обозначения:

• Крестик (⊗) — вектор направлен от наблюдателя, вглубь плоскости рисунка.
• Точка (⊙) — вектор направлен к наблюдателю, из плоскости рисунка.

Для левого проводника

Силовые линии магнитного поля направлены по часовой стрелке. Расположим правую руку так, чтобы согнутые пальцы следовали по направлению этих линий (по часовой стрелке). В этом случае отставленный большой палец будет указывать направление от нас, вглубь плоскости рисунка.

Ответ: Направление тока — от наблюдателя (⊗).

Для правого проводника

Силовые линии магнитного поля направлены против часовой стрелки. Расположим правую руку так, чтобы согнутые пальцы следовали по направлению этих линий (против часовой стрелки). В этом случае отставленный большой палец будет указывать направление к нам, из плоскости рисунка.

Ответ: Направление тока — к наблюдателю (⊙).
