Условие.

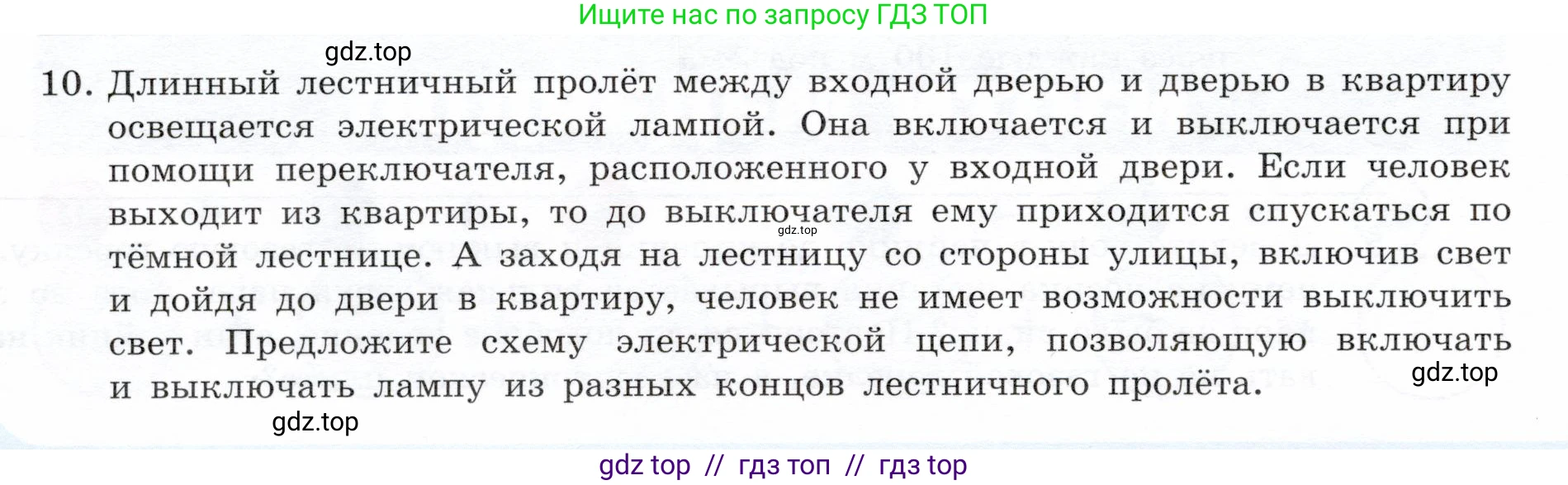

10. Длинный лестничный пролёт между входной дверью и дверью в квартиру освещается электрической лампой. Она включается и выключается при помощи переключателя, расположенного у входной двери. Если человек выходит из квартиры, то до выключателя ему приходится спускаться по тёмной лестнице. А заходя на лестницу со стороны улицы, включив свет и дойдя до двери в квартиру, человек не имеет возможности выключить свет. Предложите схему электрической цепи, позволяющую включать и выключать лампу из разных концов лестничного пролёта.

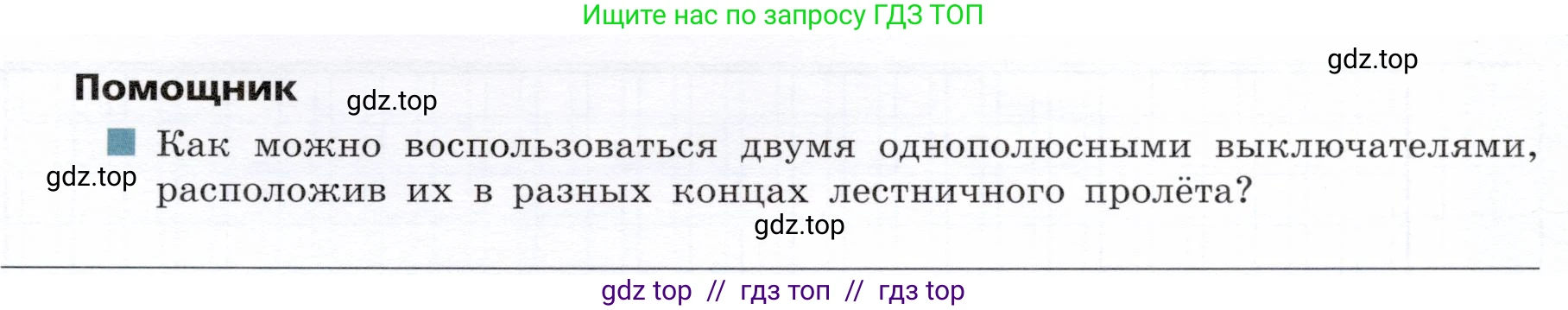

Помощник

■ Как можно воспользоваться двумя однополюсными выключателями, расположив их в разных концах лестничного пролёта?

Решение.

Решение

Описанная проблема неудобства управления освещением на лестнице решается с помощью специальной схемы, позволяющей включать и выключать свет из двух разных мест. Использование двух обычных однополюсных выключателей (которые просто замыкают и размыкают цепь) не позволит достичь нужного результата. Например, при последовательном соединении для включения света оба выключателя должны быть в положении "включено", а при параллельном — для выключения света оба должны быть в положении "выключено".

Для создания необходимой системы управления требуются два специальных выключателя, которые называются проходными выключателями (или переключателями на два направления). В отличие от обычного, у проходного выключателя три клеммы: одна общая (вход) и две переключаемые (выходы). Выключатель всегда соединяет общую клемму с одной из двух переключаемых.

Предлагаемая схема электрической цепи выглядит следующим образом:

1. Один проходной выключатель (назовем его В1) устанавливается в одном конце лестничного пролёта (например, у входной двери), а второй (В2) — в другом конце (у двери в квартиру).

2. Фазный провод от источника электроэнергии подключается к общей (входной) клемме выключателя В1.

3. Две переключаемые (выходные) клеммы выключателя В1 соединяются двумя отдельными проводами с двумя соответствующими переключаемыми клеммами выключателя В2.

4. Общая (входная) клемма выключателя В2 подключается к одному из контактов лампы освещения.

5. Второй контакт лампы подключается к нулевому проводу электрической сети.

При такой схеме подключения изменение положения любого из выключателей меняет состояние всей цепи на противоположное. Если свет горел, он погаснет, а если был выключен — включится. Это обеспечивает полную независимость управления с двух точек.

Например, входя с улицы, человек щёлкает выключателем В1, замыкая цепь через одну из двух линий, и свет загорается. Поднявшись наверх, он щёлкает выключателем В2, который перебрасывает цепь на другую линию, размыкая её, и свет гаснет. Точно так же можно включить свет наверху (В2) и выключить внизу (В1).

Ответ:

Для возможности включать и выключать лампу из разных концов лестничного пролёта необходимо использовать схему с двумя проходными (перекидными) выключателями. Фазный провод подключается к общему контакту первого выключателя. Два его выходных контакта соединяются двумя проводами с соответствующими выходными контактами второго выключателя. Общий контакт второго выключателя подключается к лампе, второй контакт которой соединяется с нулевым проводом. Эта схема позволяет изменять состояние освещения (включить/выключить) с помощью любого из двух выключателей, независимо от положения другого.
