Номер 9, страница 90 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

Приложение «Знаем и применяем» - номер 9, страница 90.

Условие.

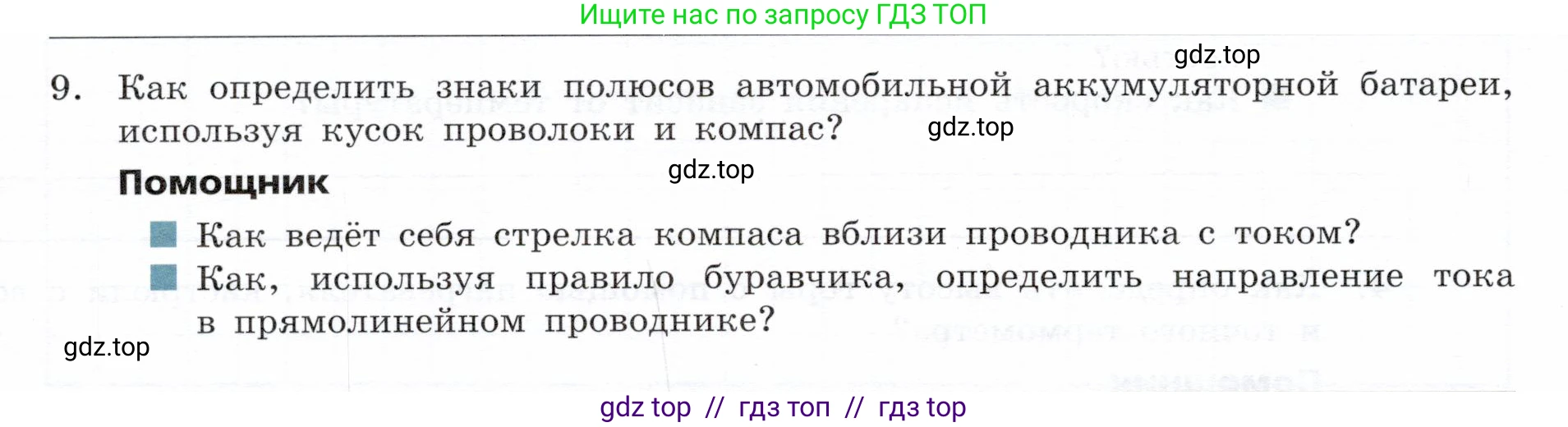

9. Как определить знаки полюсов автомобильной аккумуляторной батареи, используя кусок проволоки и компас?

Помощник

■ Как ведёт себя стрелка компаса вблизи проводника с током?

■ Как, используя правило буравчика, определить направление тока в прямолинейном проводнике?

Решение.

Решение

Для определения знаков полюсов автомобильной аккумуляторной батареи с помощью проволоки и компаса необходимо воспользоваться явлением возникновения магнитного поля вокруг проводника с током (опыт Эрстеда) и применить правило для определения его направления.

Порядок действий:

1. Поместите компас на ровную горизонтальную поверхность, вдали от других магнитов или крупных металлических предметов. Дождитесь, пока стрелка компаса успокоится и укажет направление на север.

2. Расположите кусок проволоки над корпусом компаса строго параллельно его магнитной стрелке, то есть в направлении Север-Юг.

3. Внимание: кратковременно (на 1–2 секунды, чтобы избежать сильного нагрева провода и повреждения аккумулятора из-за короткого замыкания) прикоснитесь концами проволоки к клеммам аккумуляторной батареи.

4. В момент замыкания цепи по проволоке пойдет электрический ток. Вокруг проводника с током образуется магнитное поле, которое вызовет отклонение стрелки компаса. Заметьте, в какую сторону (на восток или на запад) отклонился северный полюс стрелки компаса (обычно он окрашен в синий цвет или имеет форму стрелки).

5. Используя правило буравчика (или правило правой руки), определите направление тока в проводе. Правило гласит: если направление вращения рукоятки буравчика совпадает с направлением линий магнитного поля, то направление его поступательного движения совпадает с направлением тока в проводнике.

• Если северный полюс стрелки, находящейся под проводом, отклонился на запад, это значит, что линии магнитного поля направлены на запад. Согласно правилу буравчика, чтобы создать такое поле, ток в проводе должен течь в направлении от юга к северу.

• Если северный полюс стрелки отклонился на восток, то линии магнитного поля направлены на восток, а ток в проводе течет от севера к югу.

6. Зная направление тока, можно определить полярность клемм. По определению, направление электрического тока во внешней цепи — от положительного полюса («+») к отрицательному полюсу («–»). Следовательно, клемма, к которой подключен конец провода, откуда "вытекает" ток, является положительной, а клемма, к которой ток "притекает" — отрицательной.

Ответ: Следует кратковременно замкнуть клеммы аккумулятора проволокой, расположенной над магнитной стрелкой компаса. По направлению отклонения северного полюса стрелки, используя правило буравчика, определяют направление тока в проволоке. Зная, что ток во внешней цепи течет от положительного полюса к отрицательному, устанавливают знаки полюсов аккумулятора.
