VII. Магнитное поле - номер 7.19, страница 38.

Условие.

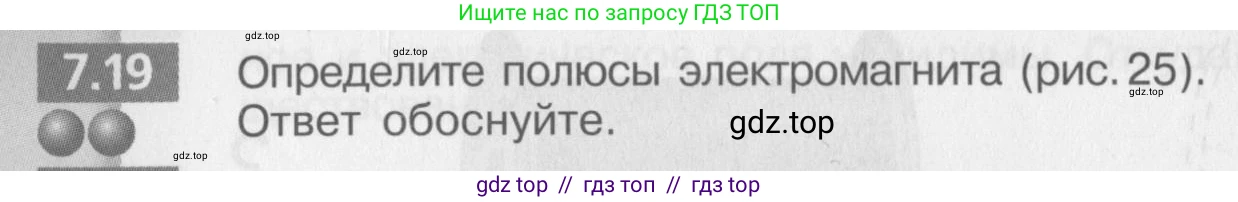

7.19 Определите полюсы электромагнита (рис. 25). Ответ обоснуйте.

Рис. 25

Решение.

Решение

Для определения магнитных полюсов электромагнита (соленоида) воспользуемся правилом правой руки.

1. Сначала определим направление электрического тока в обмотке. По определению, ток течет от положительного полюса источника (+) к отрицательному (–). На рисунке видно, что провод, подключенный к плюсовой клемме, подходит к катушке слева. Ток, проходя по виткам, выходит справа и идет к минусовой клемме. Таким образом, на передней, видимой нам, стороне электромагнита ток в витках направлен сверху вниз.

2. Теперь применим правило правой руки для соленоида: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный на 90 градусов большой палец покажет направление линий магнитного поля внутри соленоида, то есть укажет на северный полюс (N).

3. Обхватываем мысленно катушку правой рукой так, чтобы четыре пальца были направлены вниз (по току в передних витках). В этом случае большой палец будет указывать вправо. Следовательно, справа у электромагнита находится северный полюс (N), а слева — южный (S).

Ответ: Правый торец электромагнита является северным полюсом (N), а левый — южным полюсом (S).
