VII. Магнитное поле - номер 7.17, страница 37.

Условие.

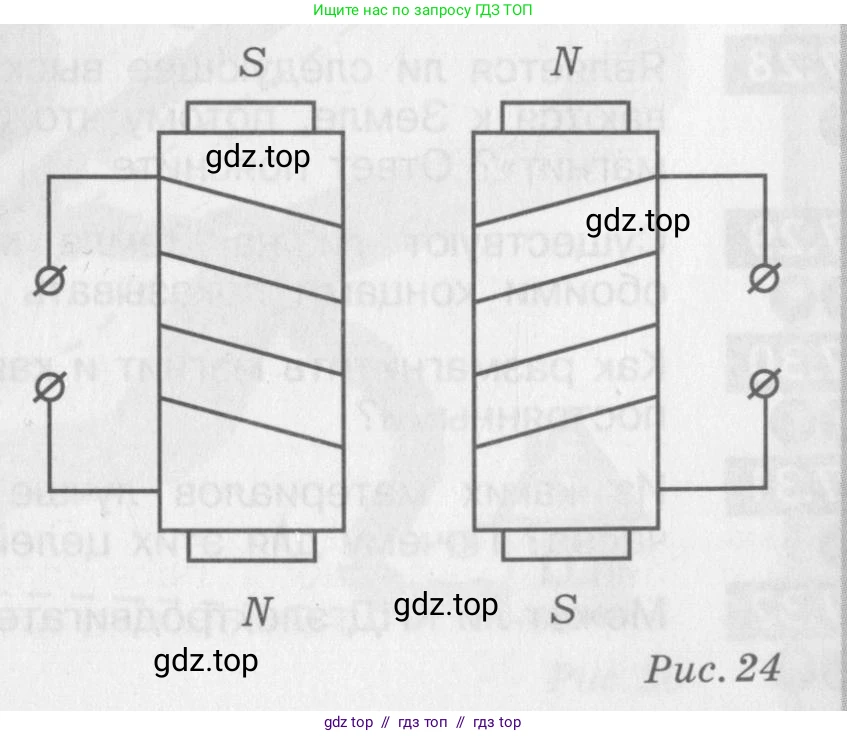

7.17 На рисунке 24 изображены электромагниты. Дорисуйте схему, замкнув концы катушки на источник тока. Укажите полюсы источника.

Puc. 24

Решение.

Решение

Для решения задачи необходимо определить направление тока в каждой катушке, которое создаст указанное на рисунке магнитное поле, а затем соответствующим образом подключить катушки к источнику тока. Направление магнитного поля и направление тока в соленоиде связаны правилом правой руки.

Правило правой руки для соленоида: если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный на 90 градусов большой палец покажет направление на северный полюс (N).

Применим это правило к каждому электромагниту:

1. Для левого электромагнита северный полюс (N) находится внизу. Применяя правило правой руки (большой палец указывает вниз), определяем, что ток на передней, видимой нам, стороне катушки должен течь справа налево. Учитывая способ намотки провода, такое направление тока будет, если он входит в верхний вывод катушки, а выходит из нижнего.

2. Для правого электромагнита северный полюс (N) находится вверху. Применяя правило правой руки (большой палец указывает вверх), определяем, что ток на передней стороне катушки также должен течь справа налево. Однако, из-за другого направления намотки, такое направление тока будет, если он входит в нижний вывод катушки, а выходит из верхнего.

Таким образом, для получения заданных полюсов необходимо, чтобы в левой катушке ток тёк сверху вниз, а в правой — снизу вверх. Чтобы обеспечить это с помощью одного источника, нужно соединить их последовательно, как показано на схеме ниже. Положительный полюс источника (+) подключается к верхнему выводу левой катушки. Нижний вывод левой катушки соединяется с нижним выводом правой катушки. Верхний вывод правой катушки подключается к отрицательному полюсу источника (–).

Ответ:

Необходимо дорисовать схему, подключив клеммы катушек к источнику тока. Положительный полюс (+) источника подключается к верхнему выводу левой катушки. Нижний вывод левой катушки соединяется с нижним выводом правой катушки. Верхний вывод правой катушки подключается к отрицательному полюсу (–) источника. Схема подключения показана на рисунке выше.
