Условие.

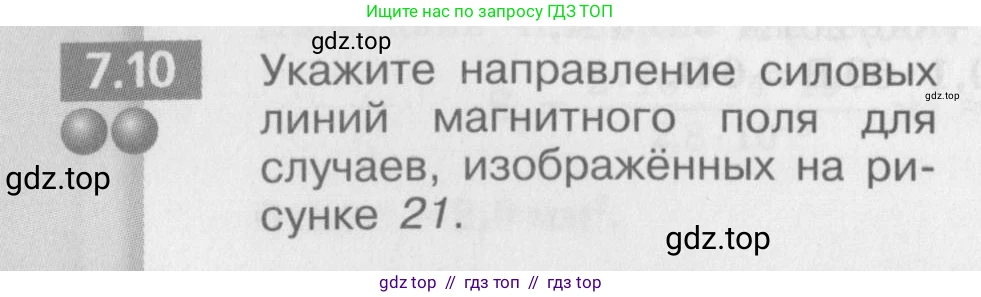

7.10 Укажите направление силовых линий магнитного поля для случаев, изображённых на рисунке 21.

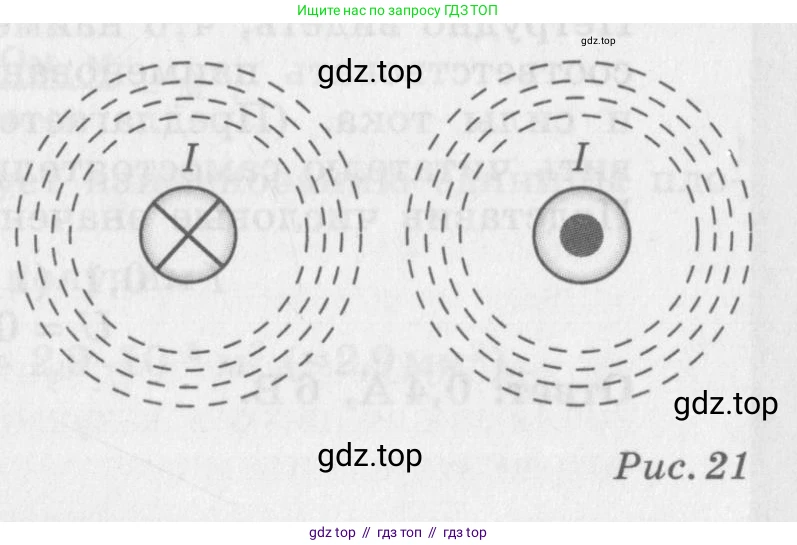

Рис. 21

Решение.

Решение

Для определения направления силовых линий магнитного поля, создаваемого прямым проводником с током, используется правило правой руки (или правило буравчика). Согласно этому правилу, если большой палец правой руки направить по направлению тока в проводнике, то остальные четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитного поля.

Для случая, изображенного слева

Ток $\text{I}$ направлен перпендикулярно плоскости рисунка "от нас". Это условно обозначается крестиком (похоже на оперение стрелы, улетающей от наблюдателя). Если направить большой палец правой руки по направлению тока, то есть вглубь рисунка, то согнутые пальцы укажут направление силовых линий магнитного поля. В данном случае это будет направление по часовой стрелке.

Ответ: Силовые линии магнитного поля направлены по часовой стрелке.

Для случая, изображенного справа

Ток $\text{I}$ направлен перпендикулярно плоскости рисунка "на нас". Это условно обозначается точкой (похоже на острие стрелы, летящей на наблюдателя). Если направить большой палец правой руки по направлению тока, то есть из плоскости рисунка, то согнутые пальцы укажут направление силовых линий. В этом случае они будут направлены против часовой стрелки.

Ответ: Силовые линии магнитного поля направлены против часовой стрелки.
