VII. Магнитное поле - номер 7.8, страница 36.

Условие.

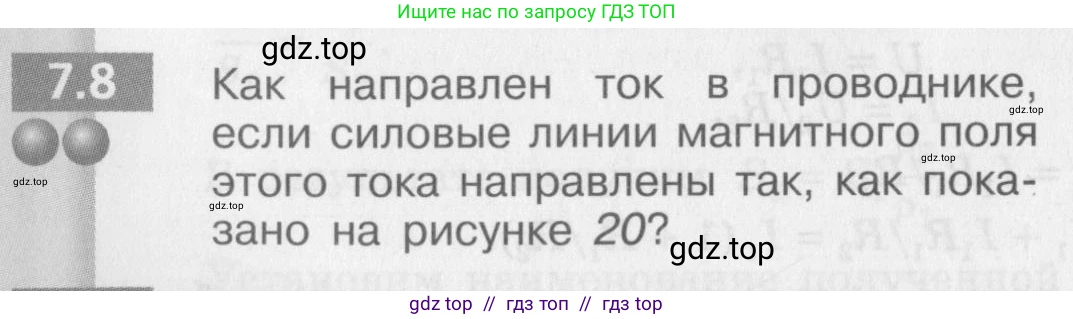

7.8 Как направлен ток в проводнике, если силовые линии магнитного поля этого тока направлены так, как показано на рисунке 20?

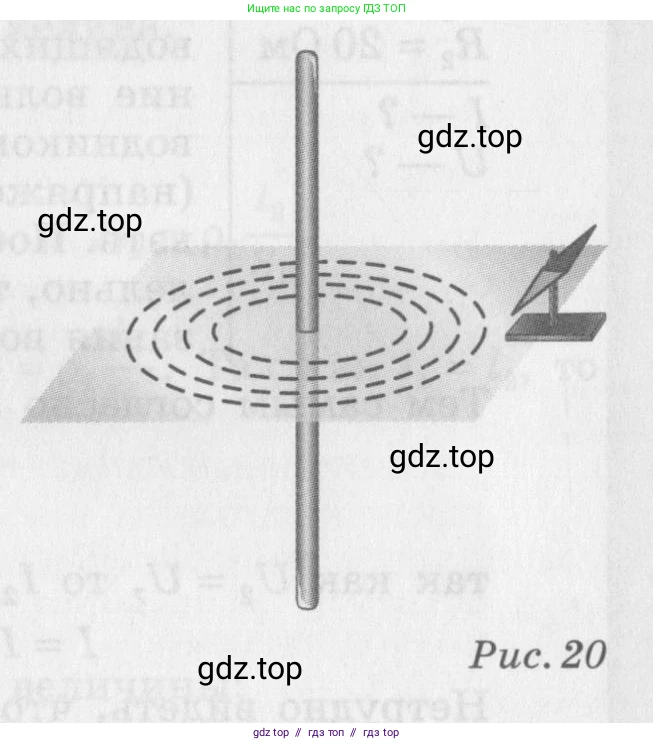

Рис. 20

Решение.

Решение

Для определения направления тока в проводнике по известному направлению силовых линий его магнитного поля используется правило правой руки (или правило буравчика).

На рисунке показано, что силовые линии магнитного поля представляют собой концентрические окружности вокруг проводника. Направление этих линий указано с помощью магнитной стрелки. Северный полюс магнитной стрелки (закрашенный конец) всегда указывает направление силовой линии магнитного поля. В данном случае, если смотреть на проводник сверху, силовые линии направлены против часовой стрелки.

Применим правило правой руки: нужно обхватить проводник ладонью правой руки и направить четыре пальца по направлению силовых линий магнитного поля (в нашем случае — против часовой стрелки). Тогда отставленный на 90 градусов большой палец укажет направление тока в проводнике.

Выполнив это действие мысленно, мы увидим, что большой палец будет направлен вверх. Таким образом, ток в проводнике течет снизу вверх.

Ответ: ток в проводнике направлен вверх.
