VII. Магнитное поле - номер 7.7, страница 36.

Условие.

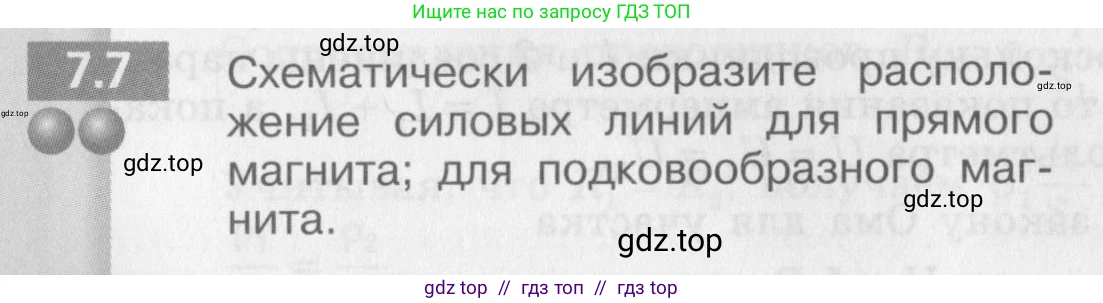

7.7 Схематически изобразите расположение силовых линий для прямого магнита; для подковообразного магнита.

Решение.

для прямого магнита

Силовые линии магнитного поля прямого (полосового) магнита представляют собой замкнутые кривые. По соглашению, вне магнита они направлены от северного полюса (N) к южному (S), а внутри магнита — от южного к северному. Наибольшая густота линий (а значит, и самое сильное магнитное поле) наблюдается у полюсов магнита. Силовые линии никогда не пересекаются. Схематически это выглядит как овальные петли, выходящие из одного конца стержня и входящие в другой.

Ответ: Силовые линии прямого магнита выходят из северного полюса, входят в южный, образуя замкнутые петли. Поле наиболее сильное у полюсов.

для подковообразного магнита

У подковообразного магнита силовые линии также образуют замкнутые кривые. Наиболее сильное и практически однородное магнитное поле создается в зазоре между северным (N) и южным (S) полюсами. В этой области силовые линии представляют собой почти параллельные прямые, направленные от полюса N к полюсу S. С внешней стороны магнита поле значительно слабее, и силовые линии представляют собой широко расходящиеся дуги, идущие от северного полюса к южному.

Ответ: Силовые линии подковообразного магнита в основном сосредоточены между его полюсами, где они почти параллельны и направлены от северного полюса к южному, создавая сильное однородное поле. Внешнее поле значительно слабее.
