VII. Магнитное поле - номер 7.11, страница 37.

Условие.

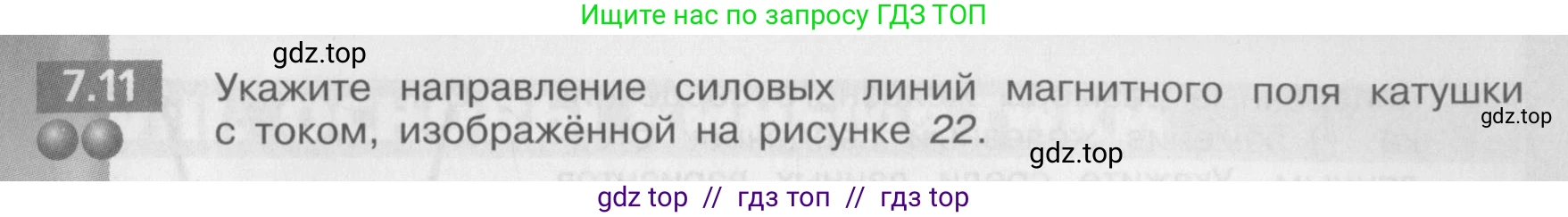

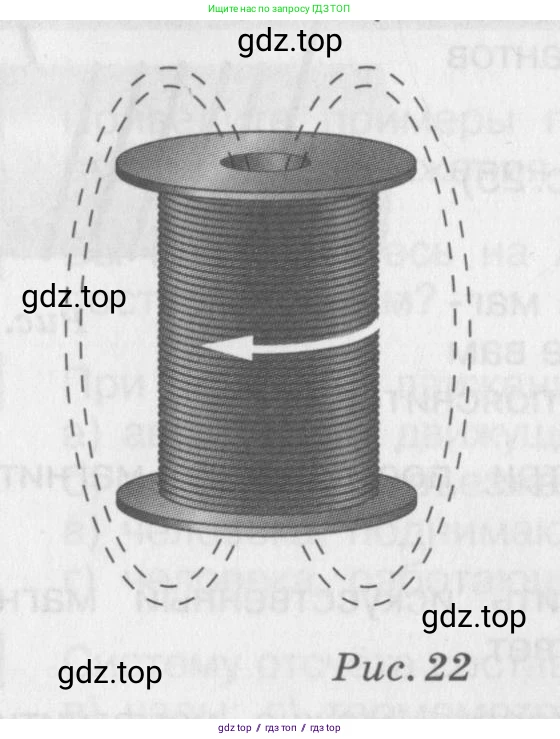

7.11 Укажите направление силовых линий магнитного поля катушки с током, изображённой на рисунке 22.

Рис. 22

Решение.

Решение

Для определения направления силовых линий магнитного поля катушки с током (соленоида) используется правило правой руки (или правило буравчика).

Правило правой руки для катушки гласит: если обхватить катушку ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный большой палец покажет направление силовых линий магнитного поля внутри катушки (т.е. укажет на северный полюс электромагнита).

На рисунке 22 показано направление электрического тока в витках катушки. На передней, видимой нам, стороне катушки ток течет влево. Применим правило правой руки: расположим правую руку так, чтобы четыре согнутых пальца указывали направление тока (влево на передней стороне). В этом случае большой палец будет направлен вверх.

Это означает, что внутри катушки силовые линии магнитного поля направлены вверх. Следовательно, верхний торец катушки является её северным магнитным полюсом (N), а нижний — южным (S).

Силовые линии магнитного поля являются замкнутыми. Они выходят из северного полюса и входят в южный. Таким образом, вне катушки силовые линии будут направлены от верхнего торца к нижнему (сверху вниз), замыкаясь через катушку.

Ответ: Силовые линии магнитного поля выходят из верхнего торца катушки, огибают её и входят в нижний торец. Внутри катушки они направлены снизу вверх.
