VII. Магнитное поле - номер 7.12, страница 37.

Условие.

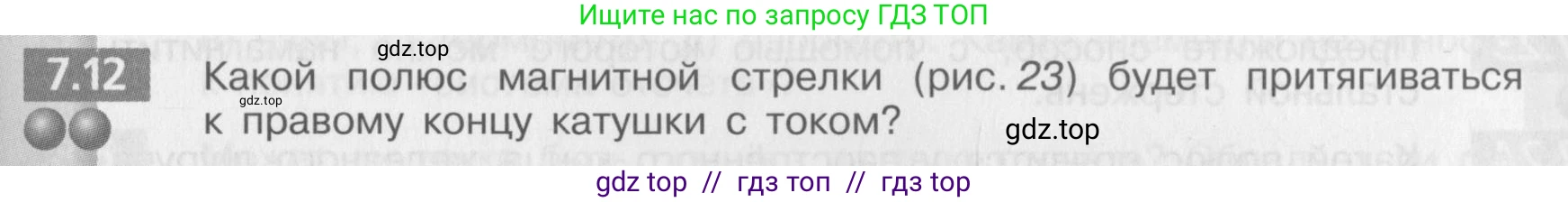

7.12 Какой полюс магнитной стрелки (рис. 23) будет притягиваться к правому концу катушки с током?

Рис. 23

Решение.

Решение

Для определения магнитных полюсов катушки с током воспользуемся правилом правой руки (правилом буравчика для соленоида). Согласно этому правилу, если обхватить катушку ладонью правой руки так, чтобы четыре пальца были направлены по направлению тока в витках, то отставленный большой палец покажет направление на северный полюс ($\text{N}$) магнитного поля, создаваемого катушкой.

На рисунке показано, что ток $\text{I}$ течет от положительной клеммы (+) к отрицательной (–). Это означает, что на передней, видимой нам стороне катушки, ток в витках направлен вверх.

Применим правило правой руки: мысленно обхватим катушку правой рукой так, чтобы согнутые пальцы указывали направление тока (вверх на передней стороне). В этом положении большой палец будет указывать влево.

Таким образом, левый конец катушки является северным полюсом ($\text{N}$), а правый конец — южным полюсом ($\text{S}$).

Магнитные полюса взаимодействуют следующим образом: одноименные полюса отталкиваются, а разноименные притягиваются. Правый конец катушки, являющийся южным полюсом ($\text{S}$), будет притягивать к себе северный полюс ($\text{N}$) магнитной стрелки.

Ответ: К правому концу катушки будет притягиваться северный полюс магнитной стрелки.
