Условие.

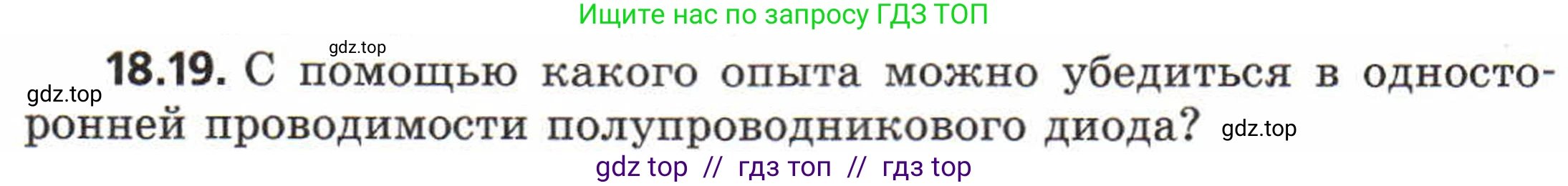

18.19. С помощью какого опыта можно убедиться в односторонней проводимости полупроводникового диода?

Решение.

Для того чтобы убедиться в односторонней проводимости полупроводникового диода, необходимо собрать простую электрическую цепь и проверить, как она работает при разной полярности подключения диода.

Необходимое оборудование:

• Источник постоянного тока (например, батарейка или блок питания);
• Полупроводниковый диод;
• Индикатор тока (например, лампочка накаливания, светодиод или амперметр);
• Соединительные провода.
• (Если используется светодиод, также понадобится ограничивающий резистор).

Порядок проведения опыта:

1. Прямое включение диода.

Соберите последовательную электрическую цепь, состоящую из источника тока, лампочки и диода. Подключите диод в прямом направлении: его анод (обычно более длинный вывод или вывод, не помеченный полоской на корпусе) соедините с положительным полюсом источника тока, а катод (помеченный полоской) — с отрицательным полюсом через лампочку.

Наблюдение: Лампочка загорается (или амперметр показывает наличие тока). Это означает, что при прямом включении сопротивление диода мало, и он пропускает электрический ток.

2. Обратное включение диода.

Не изменяя схему, поменяйте полярность подключения диода. Теперь анод диода подключите к отрицательному полюсу источника тока, а катод — к положительному.

Наблюдение: Лампочка не горит (или амперметр показывает нулевое или очень близкое к нулю значение тока). Это демонстрирует, что при обратном включении сопротивление диода очень велико, и он практически не пропускает ток.

Сравнение результатов этих двух шагов наглядно доказывает, что полупроводниковый диод обладает односторонней проводимостью — он проводит ток преимущественно в одном направлении.

Ответ: Нужно собрать электрическую цепь из источника тока, диода и лампочки. При подключении диода в прямом направлении (анод к «+», катод к «-») лампочка загорится. При подключении в обратном направлении (анод к «-», катод к «+») лампочка гореть не будет. Это и доказывает одностороннюю проводимость диода.
