Номер 19.3, страница 95 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 19. Домашние экспериментальные задания - номер 19.3, страница 95.

Условие.

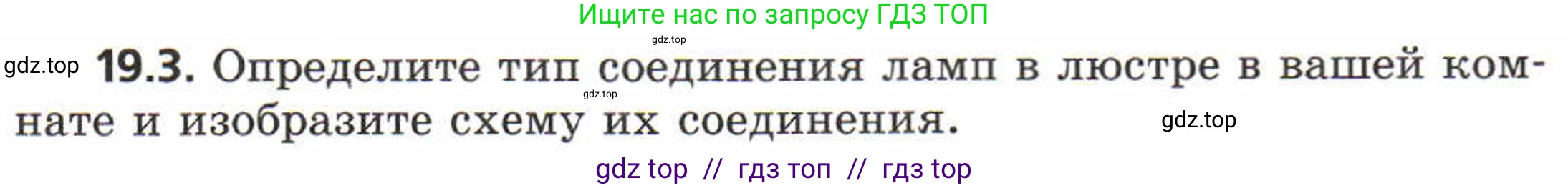

19.3. Определите тип соединения ламп в люстре в вашей комнате и изобразите схему их соединения.

Решение.

Решение

Лампы в подавляющем большинстве бытовых люстр соединены параллельно. Это можно определить, исходя из следующих соображений:

1. Независимость работы ламп. Если выкрутить одну из ламп или если она перегорит, остальные лампы в люстре продолжат гореть. Это является ключевым свойством параллельного соединения, так как ток может продолжать течь по остальным, неповрежденным ветвям цепи. При последовательном соединении выход из строя одной лампы привел бы к разрыву всей цепи, и все остальные лампы бы погасли.

2. Рабочее напряжение ламп. Все лампочки, предназначенные для бытовых люстр, рассчитаны на стандартное напряжение сети, которое в России и многих других странах составляет 220-230 В. При параллельном соединении напряжение на каждом потребителе (лампе) равно напряжению источника питания: $U_{сети} = U_1 = U_2 = ... = U_n$. Таким образом, каждая лампа получает необходимое для своей нормальной работы напряжение. Если бы лампы были соединены последовательно, напряжение сети распределилось бы между ними ($U_{сети} = U_1 + U_2 + ... + U_n$), и на каждую лампу приходилось бы напряжение, в несколько раз меньшее номинального. В результате они бы либо не светились вовсе, либо светили очень тускло.

Следовательно, соединение ламп в люстре — параллельное.

Принципиальная электрическая схема соединения ламп в люстре (для примера взята люстра с тремя лампами) выглядит следующим образом:

Ответ:

Тип соединения ламп в люстре — параллельное. Схема их соединения изображена выше.
