Условие.

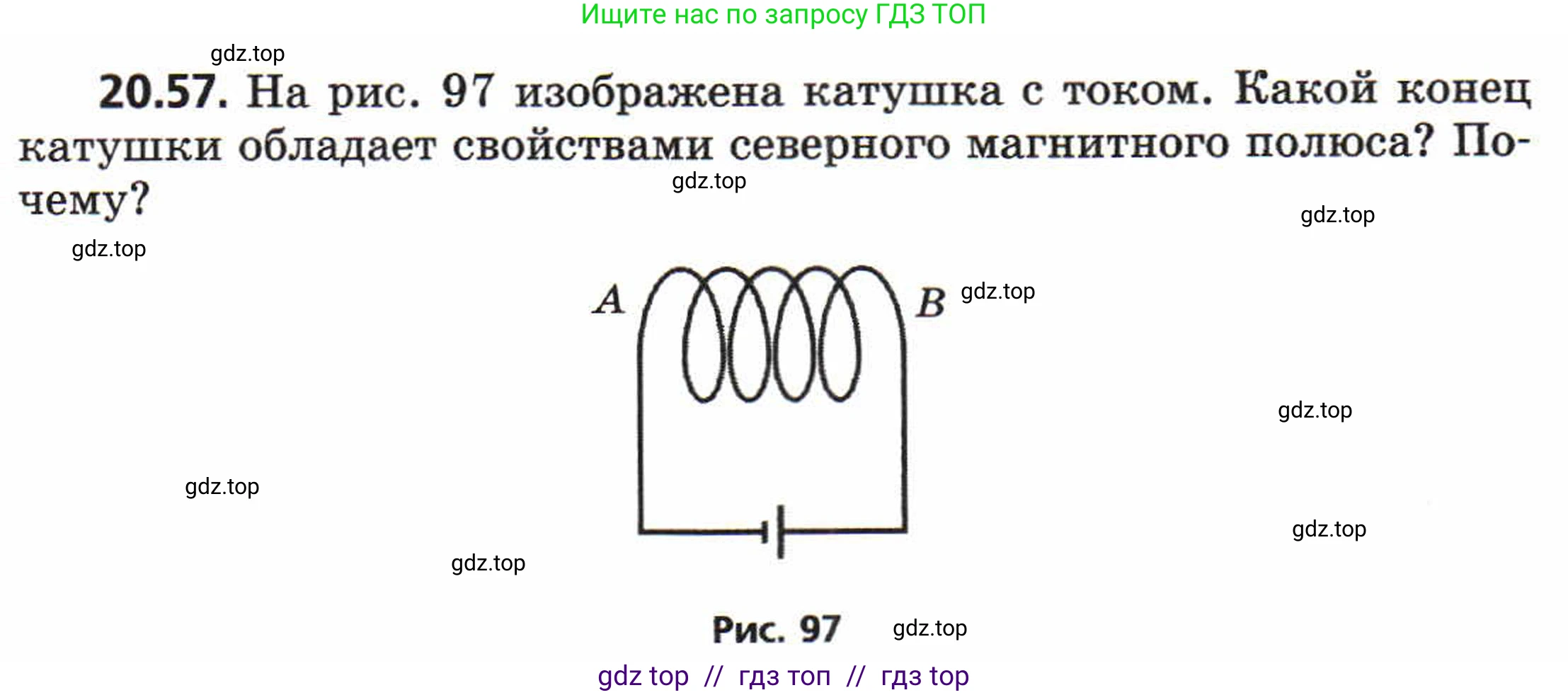

20.57. На рис. 97 изображена катушка с током. Какой конец катушки обладает свойствами северного магнитного полюса? Почему?

Рис. 97

Решение.

Для определения магнитного полюса катушки с током необходимо определить направление тока в ней и затем воспользоваться правилом правой руки.

1. Источник тока на схеме имеет положительный (длинная черта) и отрицательный (короткая черта) полюсы. По определению, направление электрического тока в цепи — от положительного полюса к отрицательному. Таким образом, ток течет от положительного полюса, входит в катушку в точке B, проходит через витки и выходит в точке A, после чего возвращается к отрицательному полюсу источника. На передней, видимой нам, стороне катушки ток направлен вниз.

2. Применим правило правой руки для соленоида: если обхватить катушку ладонью правой руки так, чтобы четыре пальца указывали направление тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри катушки, то есть укажет на её северный полюс.

3. Обхватим мысленно катушку правой рукой, направив четыре пальца по току в передних витках, то есть вниз. В этом случае большой палец будет указывать влево, в сторону конца A.

Следовательно, конец A катушки является северным магнитным полюсом, а конец B — южным.

Ответ: Свойствами северного магнитного полюса обладает конец A катушки. Это следует из правила правой руки: ток в катушке течет от B к A, и если направить четыре пальца правой руки по направлению тока в витках, то большой палец укажет на конец A.
