Условие.

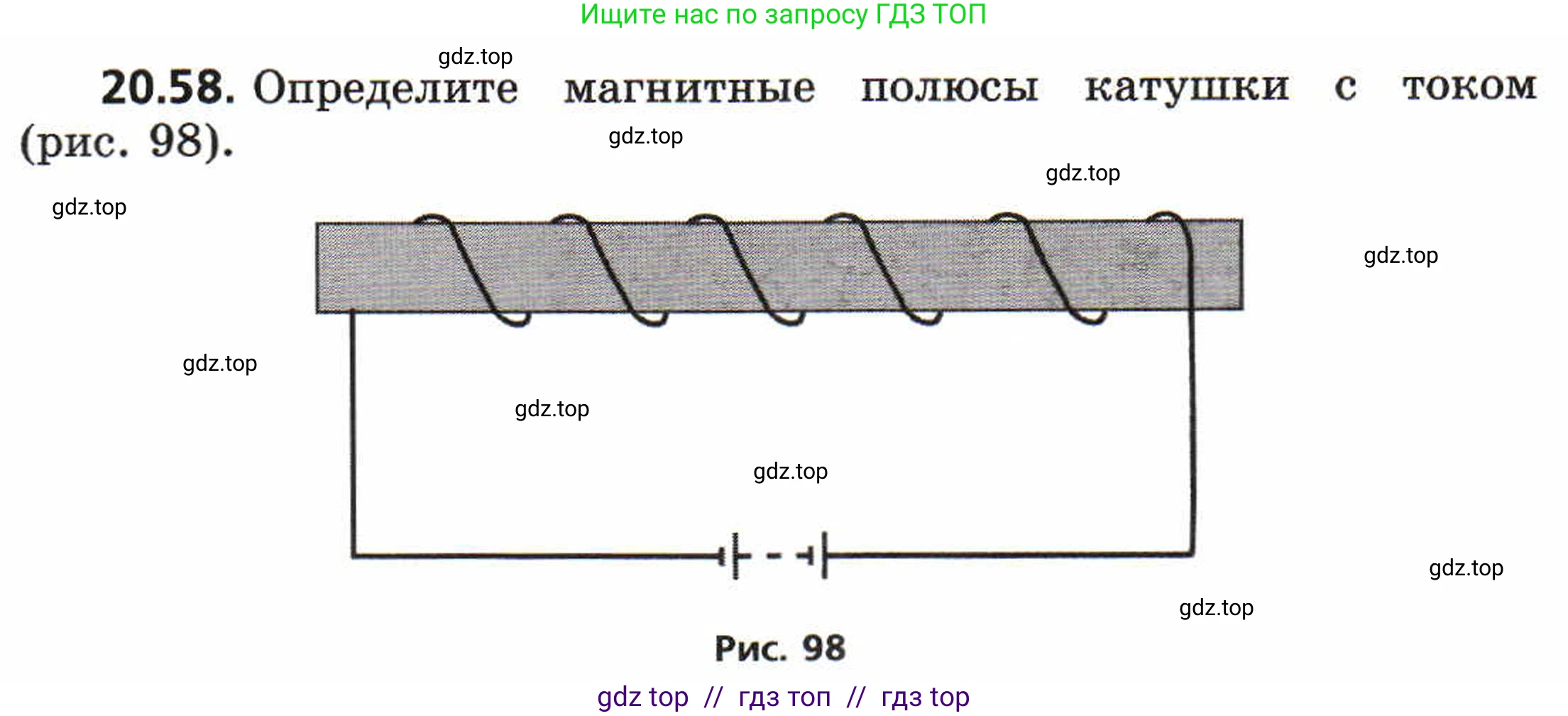

20.58. Определите магнитные полюсы катушки с током (рис. 98).

Рис. 98

Решение.

Решение

Для определения магнитных полюсов катушки с током (соленоида) используется правило правой руки (также известное как правило буравчика).

1. Сначала определим направление электрического тока в цепи. Источник тока на схеме обозначается двумя параллельными линиями разной длины. Длинная линия соответствует положительному полюсу (+), а короткая — отрицательному (–). По общепринятому соглашению, направление тока в цепи — от положительного полюса к отрицательному.

2. В данной схеме ток течет от левой клеммы источника (положительной), входит в катушку с левой стороны, проходит по виткам и выходит с правой стороны, возвращаясь к правой клемме источника (отрицательной). Таким образом, в видимой нам верхней части витков катушки ток направлен слева направо.

3. Теперь применим правило правой руки для соленоида: если обхватить соленоид ладонью правой руки так, чтобы четыре согнутых пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида, то есть укажет на северный полюс (N).

4. Мысленно обхватываем катушку правой рукой. Четыре пальца направляем по току в витках. Поскольку в верхней части катушки ток течет направо, а в нижней (невидимой) — налево, наши пальцы должны указывать направо на верхней стороне катушки. При таком обхвате большой палец будет направлен влево.

5. Направление большого пальца (влево) совпадает с направлением вектора магнитной индукции внутри катушки. Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S). Следовательно, левый торец катушки является северным полюсом, а правый — южным.

Ответ:

На левом торце катушки образуется северный магнитный полюс (N), а на правом — южный (S).
