Номер 20.52, страница 104 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.52, страница 104.

Условие.

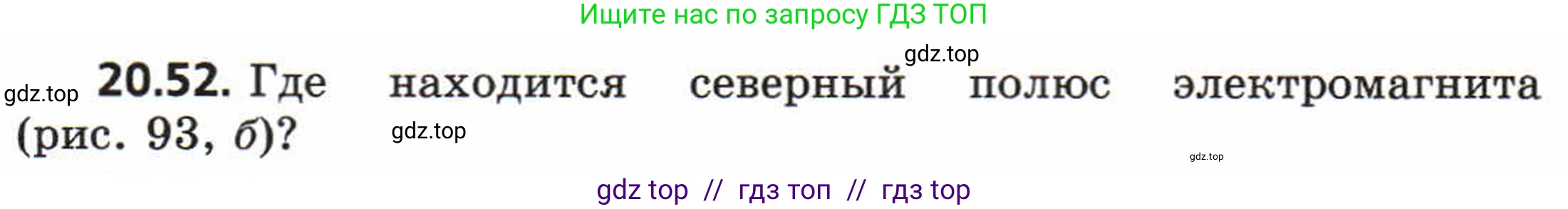

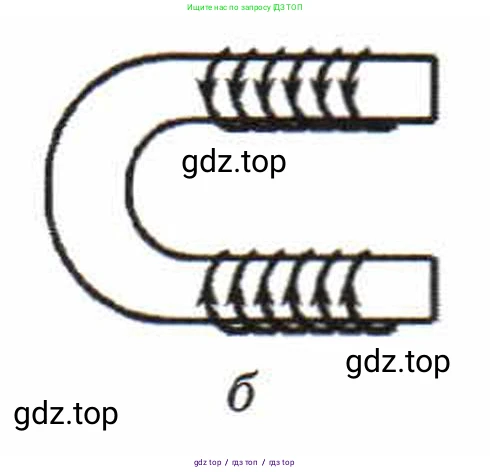

20.52. Где находится северный полюс электромагнита (рис. 93, б)?

Решение.

Решение

Для определения полюсов электромагнита воспользуемся правилом правой руки для соленоида. Правило гласит: если обхватить катушку ладонью правой руки так, чтобы четыре пальца были направлены по направлению тока в витках, то отставленный большой палец покажет, где находится северный полюс ($\text{N}$).

Рассмотрим верхнюю часть подковообразного электромагнита. Согласно рисунку, ток в витках на видимой (верхней) стороне сердечника течет справа налево. Если применить правило правой руки, обхватив сердечник так, чтобы четыре пальца были направлены по току, то большой палец укажет влево. Это означает, что на левом торце верхней части находится северный полюс.

Теперь рассмотрим нижнюю часть электромагнита. Направление тока в витках здесь показано таким же — справа налево на видимой стороне. Применив правило правой руки к нижней части, мы также получим, что большой палец указывает влево. Следовательно, левый торец нижней части также является северным полюсом.

Таким образом, у электромагнита, изображенного на рисунке, северные полюсы расположены на обоих левых концах.

Ответ: Северный полюс электромагнита находится на его левых концах (и на верхнем, и на нижнем).
