Условие.

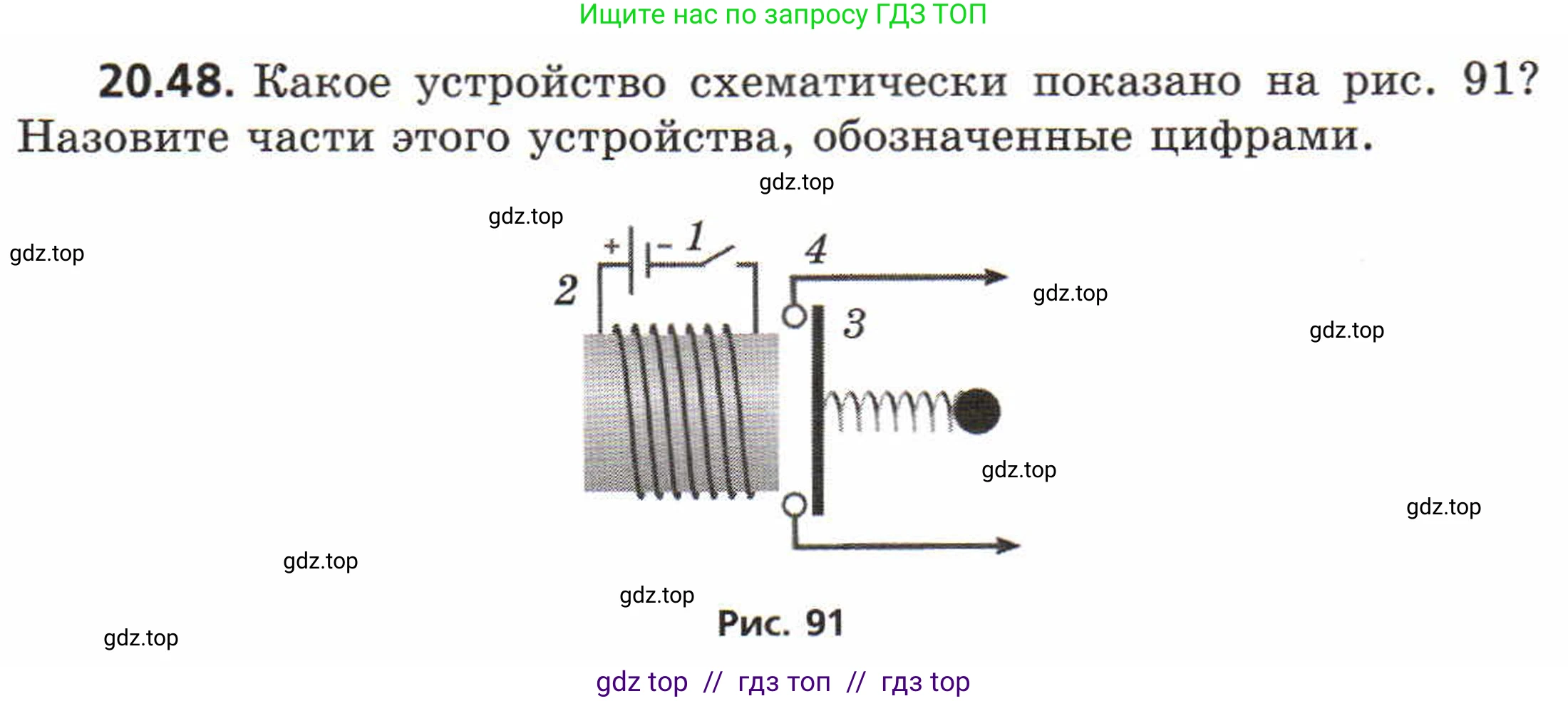

20.48. Какое устройство схематически показано на рис. 91? Назовите части этого устройства, обозначенные цифрами.

Рис. 91

Решение.

На рисунке 91 схематически изображено электромагнитное реле. Это устройство, предназначенное для замыкания и размыкания электрической цепи по сигналу из другой цепи. Принцип его действия основан на магнитном эффекте электрического тока. При замыкании ключа (1) ток от источника (2) протекает по катушке электромагнита. Возникающее магнитное поле втягивает в себя подвижную часть — якорь (3). Якорь, в свою очередь, механически воздействует на контакты (4), замыкая или размыкая управляемую (вторичную) электрическую цепь. Таким образом, с помощью слабого тока в управляющей цепи можно управлять цепью с большим током и напряжением.

Части этого устройства, обозначенные цифрами:

1 – ключ (выключатель). Он служит для подачи или прекращения подачи тока в катушку электромагнита.

2 – источник тока (например, гальванический элемент или аккумулятор). Он является источником питания для управляющей цепи.

3 – якорь электромагнита. Это подвижная ферромагнитная пластина, которая притягивается к сердечнику катушки при появлении в ней тока.

4 – контакты управляемой цепи. Это элементы, которые замыкаются или размыкаются под действием якоря, коммутируя вторичную цепь.

Ответ: На рисунке показано электромагнитное реле. Цифрами обозначены: 1 – ключ (выключатель), 2 – источник тока, 3 – якорь электромагнита, 4 – контакты управляемой цепи.
